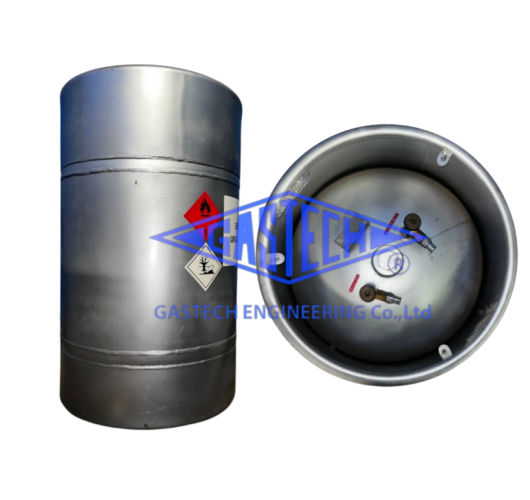

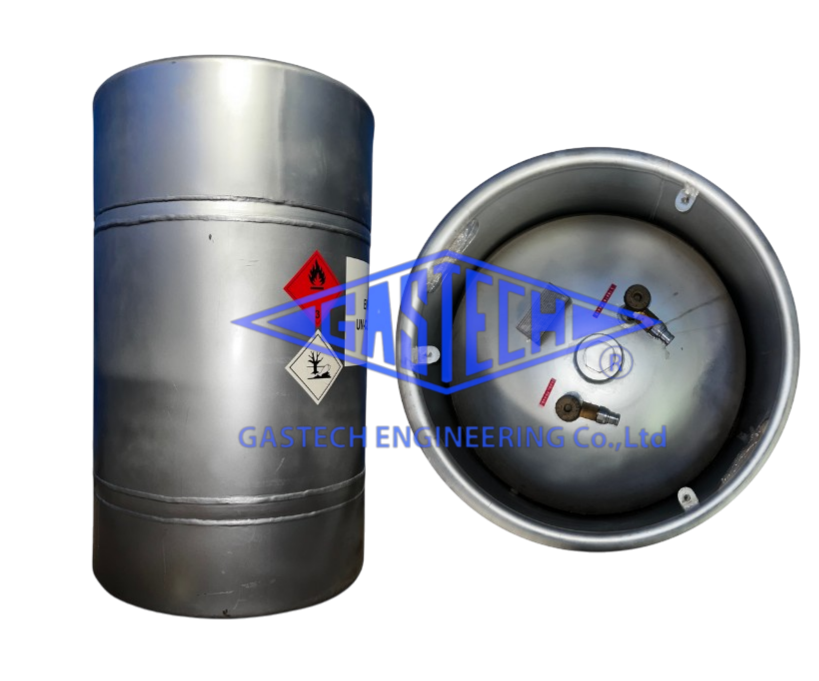

Bồn chứa khí EM 200L là thiết bị chuyên dụng được sử dụng để lưu trữ EM/SPT, NDM và DMDS trong các hệ thống công nghiệp. Sản phẩm có thiết kế dạng đứng, dung tích 200 Liter, thân và các bộ phận chính sử dụng inox SUS304, phù hợp với yêu cầu lưu trữ môi chất trong điều kiện áp suất và nhiệt độ được thiết kế.

Bồn được thiết kế theo QCVN 02:2020/BCT, có tham chiếu ASME Section VIII Division 1 / Division 2, với áp suất thiết kế 7 bar, nhiệt độ thiết kế -20 ~ 50°C và áp suất thử khí nén 7,7 bar.

Với kết cấu dạng đứng và hệ thống đầu kết nối bố trí phù hợp, bồn chứa khí EM 200L có thể tích hợp với đường ống, van và các thiết bị phụ trợ trong hệ thống theo yêu cầu của từng công trình.

1. Thông số kỹ thuật bồn chứa khí EM 200L

Thông số	Chi tiết
Tên sản phẩm	Bồn chứa khí EM/SPT 200L
Tên tiếng Anh	Storage Tank EM/NDM/DMDS 200L
Môi chất	EM/SPT, NDM, DMDS
Dung tích	200 Liter
Kiểu bồn	Dạng đứng (Vertical)
Tiêu chuẩn thiết kế	QCVN 02:2020/BCT
Tiêu chuẩn tham chiếu	ASME 8.1 / ASME 8.2
Áp suất thiết kế	7 bar
Nhiệt độ thiết kế	-20 ~ 50°C
Áp suất thử khí nén	7,7 bar
Khối lượng bồn rỗng	70 kg
Vật liệu chính	SUS 304
Shell	ID 594 / L485 / 3T
Đầu bồn	Head 2:1
Protection Plate	SUS 304
Discharge Nozzle	F.NPT 1/2", 01 cái
Filling Nozzle	G2, 04 cái
Pressure Nozzle	F.NPT 1/2", 02 cái
Cover	SUS 304

2. Cấu tạo bồn chứa khí EM 200L

Bồn chứa khí EM được thiết kế dạng đứng với các bộ phận chính được chế tạo từ SUS 304, tạo thành kết cấu phù hợp cho nhu cầu lưu trữ môi chất công nghiệp. Các bộ phận chính của bồn gồm:

Thân bồn – Shell

Thân bồn sử dụng vật liệu SUS304, với thông số thể hiện trên bản thiết kế là ID594/L485/3T. Thân bồn là bộ phận chính đảm nhiệm chức năng chứa môi chất trong điều kiện làm việc theo thiết kế.

Chỏm bồn – Head 2:1

Bồn sử dụng Head 2:1, được chế tạo bằng SUS304. Kết cấu chỏm bồn được thiết kế phù hợp với dạng bình chứa chịu áp lực.

Đầu nạp – Filling Nozzle

Bồn được trang bị 04 đầu nạp G2, phục vụ việc kết nối với hệ thống nạp môi chất theo cấu hình thiết kế.

Đầu xả – Discharge Nozzle

Discharge Nozzle F.NPT 1/2" được bố trí để kết nối đường xả với hệ thống sử dụng hoặc đường ống liên quan.

Đầu kết nối áp suất – Pressure Nozzle

Bồn có 02 Pressure Nozzle F.NPT 1/2", phục vụ việc kết nối các thiết bị hoặc đường ống liên quan đến việc theo dõi, kiểm soát áp suất theo thiết kế hệ thống.

Tấm bảo vệ và nắp bảo vệ

Protection Plate và Cover sử dụng SUS 304, giúp bảo vệ các khu vực và bộ phận kết nối của bồn trong quá trình sử dụng.

---

3. Ưu điểm của bồn chứa khí EM/SPT 200L

Dung tích 200L phù hợp cho nhu cầu lưu trữ môi chất

Bồn chứa khí EM 200L có dung tích 200 Liter, phù hợp với các hệ thống cần bố trí một thiết bị lưu trữ môi chất có dung tích vừa phải.

Kết cấu inox SUS 304

Việc sử dụng SUS304 cho thân bồn và nhiều bộ phận chính giúp sản phẩm phù hợp với các yêu cầu về vật liệu trong hệ thống công nghiệp, đồng thời tạo thuận lợi cho việc vệ sinh và bảo trì bề mặt.

Thiết kế dạng đứng

Thiết kế Vertical giúp tối ưu không gian bố trí theo chiều cao và thuận tiện cho việc tích hợp bồn vào hệ thống theo điều kiện mặt bằng thực tế.

Nhiều đầu kết nối

Bồn được cấu hình với các đầu Filling Nozzle, Discharge Nozzle và Pressure Nozzle, giúp thuận tiện cho việc kết nối với đường ống và các thiết bị phụ trợ theo thiết kế.

Thiết kế theo tiêu chuẩn

Bồn chứa khí EM được thiết kế theo QCVN 02:2020/BCT, tham chiếu ASME Section VIII, với các thông số áp suất, nhiệt độ và thử nghiệm được xác định trong hồ sơ kỹ thuật.

---

4. Ứng dụng của bồn chứa khí EM 200L

Bồn chứa khí EM/SPT 200L được sử dụng trong các hệ thống công nghiệp có nhu cầu lưu trữ các môi chất như EM/SPT, NDM và DMDS.

Tùy theo yêu cầu của từng dự án, bồn có thể được kết nối với:

• Hệ thống đường ống công nghiệp.
• Van và thiết bị điều khiển.
• Thiết bị đo và kiểm soát áp suất.
• Hệ thống nạp và xả môi chất.
• Các thiết bị phụ trợ khác.

Việc lựa chọn và lắp đặt bồn chứa khí EM cần dựa trên loại môi chất, điều kiện làm việc, áp suất, nhiệt độ và thiết kế tổng thể của hệ thống.

---

5. Lưu ý khi sử dụng bồn chứa khí EM

Để đảm bảo thiết bị được vận hành phù hợp, doanh nghiệp cần:

• Sử dụng bồn đúng môi chất và điều kiện thiết kế.
• Không vận hành vượt quá các thông số được phê duyệt trong hồ sơ kỹ thuật.
• Kiểm tra tình trạng bồn và các đầu kết nối định kỳ.
• Theo dõi dấu hiệu ăn mòn, biến dạng hoặc bất thường trên thiết bị.
• Kiểm tra các đường ống, van và phụ kiện kết nối.
• Thực hiện kiểm tra, bảo dưỡng theo yêu cầu kỹ thuật và quy định áp dụng.

Các thông số thực tế về kích thước, áp suất làm việc, phụ kiện đi kèm và cấu hình kết nối cần được đối chiếu với hồ sơ kỹ thuật của từng sản phẩm trước khi lắp đặt.

---

6. Gastech cung cấp bồn chứa khí EM/SPT 200L

Gastech cung cấp Bồn chứa khí EM/SPT 200L - Storage Tank EM/NDM/DMDS 200L phục vụ nhu cầu lưu trữ môi chất trong các hệ thống công nghiệp. Sản phẩm có dung tích 200L, thiết kế dạng đứng, vật liệu chính SUS304, áp suất thiết kế 7 bar, nhiệt độ thiết kế -20 ~ 50°C và áp suất thử khí nén 7,7 bar.

Bên cạnh bồn chứa khí EM, Gastech còn cung cấp các thiết bị và giải pháp cho hệ thống khí công nghiệp, bao gồm bồn chứa, máy hóa hơi, đường ống, van công nghiệp, thiết bị điều áp và các thiết bị phụ trợ.
