BỒN OXY VÀ CO2 5M3 VÀ 2 MÁY HÓA HƠI CÁNH NHÔM 150NM3/HR TẠI DUNG QUẤT

Bồn Oxy và CO2 là những thiết bị quan trọng trong các hệ thống cung cấp khí công nghiệp, đặc biệt tại các nhà máy có nhu cầu sử dụng Oxy và CO2 với lưu lượng lớn, liên tục. Việc sử dụng bồn chứa chuyên dụng kết hợp máy hóa hơi giúp chuyển đổi khí hóa lỏng thành dạng khí và cung cấp ổn định đến các điểm tiêu thụ.

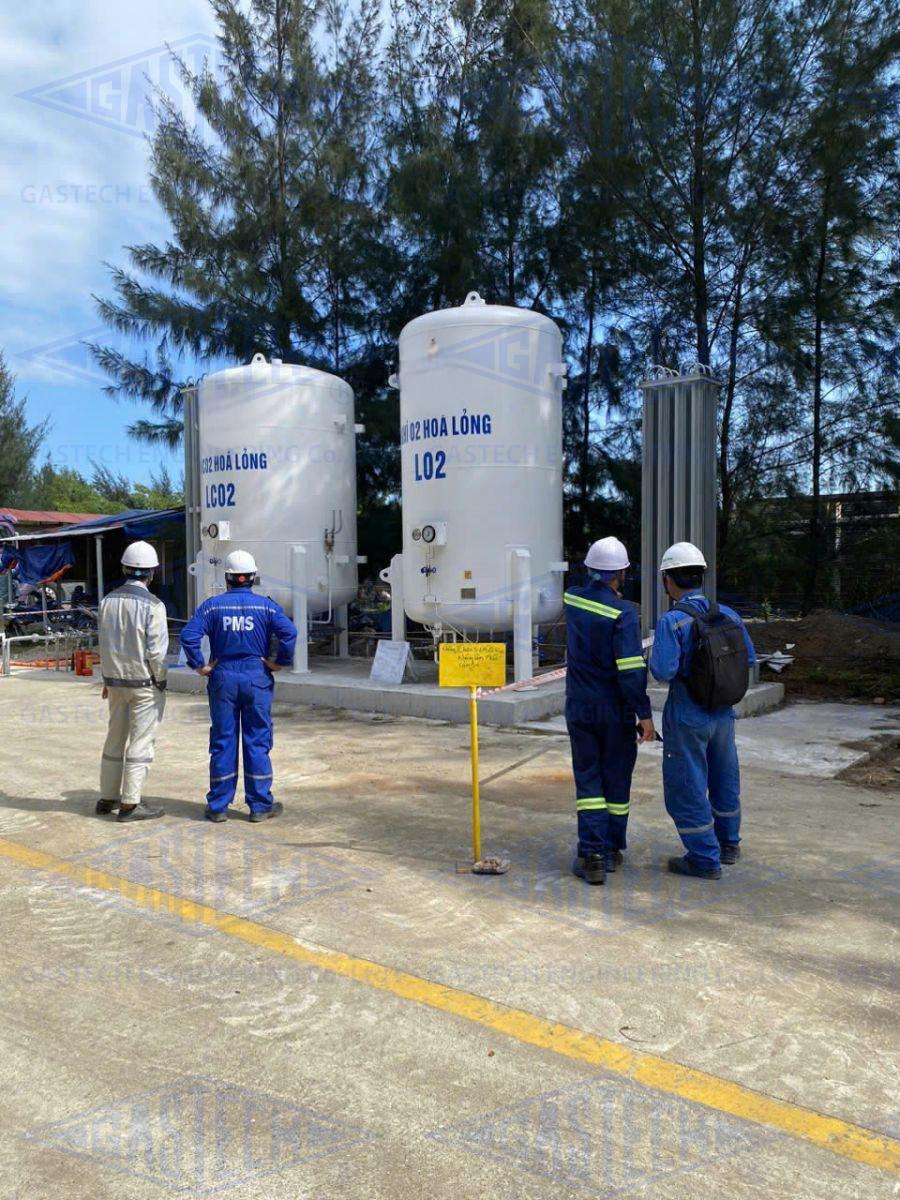

Tại Dung Quất, hệ thống được triển khai với cấu hình bồn Oxy và CO2 dung tích 5m³, kết hợp 2 máy hóa hơi cánh nhôm công suất 150Nm³/hr. Giải pháp này hướng đến việc đảm bảo nguồn khí công nghiệp ổn định cho dây chuyền sản xuất, đồng thời tối ưu khả năng hóa hơi và phân phối khí.

Với cấu hình được thiết kế đồng bộ, hệ thống bồn Oxy và CO2 đáp ứng yêu cầu về lưu trữ, hóa hơi và cung cấp khí cho các thiết bị sử dụng tại nhà máy.

1. Tổng quan hệ thống bồn Oxy và CO2 tại Dung Quất

Hệ thống bồn Oxy và CO2 được thiết kế nhằm lưu trữ khí ở trạng thái lỏng và cung cấp khí sau hóa hơi đến các điểm sử dụng.

Các hạng mục chính của hệ thống gồm:

• Bồn Oxy và CO2 dung tích 5m³.
• 02 máy hóa hơi cánh nhôm 150Nm³/hr.
• Hệ thống đường ống khí.
• Van khóa và van an toàn.
• Thiết bị điều áp.
• Đồng hồ và thiết bị đo lường.
• Các thiết bị phụ trợ phục vụ vận hành.

Hai máy hóa hơi có công suất 150Nm³/hr/máy, tương ứng tổng công suất danh định 300Nm³/hr khi hai máy hoạt động đồng thời theo thiết kế.

Việc kết hợp bồn Oxy và CO2 với máy hóa hơi công suất phù hợp giúp hệ thống đáp ứng tốt hơn nhu cầu sử dụng khí của nhà máy.

2. Vai trò của bồn Oxy và CO2 trong hệ thống khí công nghiệp

Trong hệ thống cung cấp khí công nghiệp, bồn Oxy và CO2 đảm nhiệm chức năng lưu trữ khí hóa lỏng với dung tích phù hợp trước khi đưa đến máy hóa hơi.

2.1. Bồn Oxy

Oxy lỏng được lưu trữ trong bồn chuyên dụng. Khi có nhu cầu sử dụng, Oxy lỏng được đưa qua hệ thống hóa hơi để chuyển thành Oxy khí trước khi cấp đến dây chuyền.

Oxy được ứng dụng trong nhiều lĩnh vực như:

• Luyện kim.
• Gia công và cắt kim loại.
• Hàn công nghiệp.
• Sản xuất thép.
• Một số quy trình xử lý và sản xuất công nghiệp.

2.2. Bồn CO2

CO2 lỏng cũng được lưu trữ trong bồn chuyên dụng và được hóa hơi trước khi đưa đến hệ thống sử dụng.

CO2 có thể được ứng dụng trong:

• Công nghiệp thực phẩm.
• Hàn và gia công kim loại.
• Sản xuất đồ uống.
• Bảo quản và xử lý thực phẩm.
• Một số quy trình công nghiệp chuyên dụng.

Do đặc tính và yêu cầu sử dụng khác nhau, bồn Oxy và CO2 cần được lựa chọn, thiết kế và lắp đặt phù hợp với từng loại khí cũng như điều kiện vận hành thực tế.

3. Máy hóa hơi cánh nhôm 150Nm³/hr

Máy hóa hơi là thiết bị giữ vai trò quan trọng trong hệ thống bồn Oxy và CO2. Thiết bị thực hiện quá trình chuyển đổi khí từ trạng thái lỏng sang trạng thái khí thông qua quá trình trao đổi nhiệt.

Hệ thống tại Dung Quất sử dụng 2 máy hóa hơi cánh nhôm 150Nm³/hr.

Cấu hình:

• Số lượng: 02 máy.
• Loại: Máy hóa hơi cánh nhôm.
• Công suất: 150Nm³/hr/máy.
• Tổng công suất danh định: 300Nm³/hr khi vận hành đồng thời theo thiết kế.

Thiết kế cánh nhôm giúp tăng diện tích tiếp xúc với môi trường, hỗ trợ quá trình trao đổi nhiệt và hóa hơi khí hóa lỏng.

Tùy theo điều kiện vận hành, lưu lượng tiêu thụ và loại khí, việc lựa chọn công suất máy hóa hơi cần được tính toán phù hợp để đảm bảo hệ thống bồn Oxy và CO2 hoạt động ổn định.

4. Nguyên lý hoạt động của hệ thống bồn Oxy và CO2

Hệ thống bồn Oxy và CO2 hoạt động theo nguyên lý lưu trữ khí hóa lỏng, hóa hơi và phân phối khí đến các thiết bị tiêu thụ.

Quy trình cơ bản:

Bồn chứa → Khí hóa lỏng → Máy hóa hơi → Điều áp → Đường ống → Thiết bị tiêu thụ

Bước 1: Lưu trữ

Oxy hoặc CO2 được lưu trữ trong bồn dưới dạng lỏng ở điều kiện phù hợp.

Bước 2: Cấp chất lỏng đến máy hóa hơi

Khi dây chuyền có nhu cầu sử dụng, chất lỏng được đưa từ bồn Oxy và CO2 đến máy hóa hơi.

Bước 3: Hóa hơi

Tại máy hóa hơi cánh nhôm, chất lỏng hấp thụ nhiệt từ môi trường và chuyển sang trạng thái khí.

Bước 4: Điều chỉnh áp suất

Khí sau hóa hơi được đưa qua hệ thống điều áp để đạt mức áp suất phù hợp với yêu cầu của thiết bị sử dụng.

Bước 5: Phân phối

Khí được dẫn qua hệ thống đường ống đến các điểm tiêu thụ trong nhà máy.

Việc thiết kế đồng bộ giúp bồn Oxy và CO2, máy hóa hơi và hệ thống đường ống phối hợp hiệu quả trong quá trình cung cấp khí.

5. Ưu điểm của hệ thống bồn Oxy và CO2 5m³

5.1. Khả năng lưu trữ phù hợp

Bồn dung tích 5m³ cung cấp không gian lưu trữ khí hóa lỏng, phù hợp với hệ thống có nhu cầu sử dụng khí công nghiệp liên tục.

5.2. Hóa hơi ổn định

Hai máy hóa hơi cánh nhôm 150Nm³/hr cung cấp khả năng hóa hơi phù hợp với nhu cầu sử dụng theo thiết kế.

5.3. Tổng công suất lên đến 300Nm³/hr

Khi hai máy cùng hoạt động theo thiết kế, tổng công suất danh định đạt 300Nm³/hr, đáp ứng nhu cầu cung cấp khí với lưu lượng tương đối lớn.

5.4. Tăng tính linh hoạt khi vận hành

Việc sử dụng hai máy hóa hơi giúp hệ thống bồn Oxy và CO2 có thêm phương án phân bổ tải và bảo trì thiết bị.

5.5. Phù hợp với nhà máy công nghiệp

Cấu hình bồn chứa kết hợp máy hóa hơi có thể được ứng dụng trong nhiều dây chuyền sử dụng khí công nghiệp liên tục.

6. Ứng dụng bồn Oxy và CO2 trong công nghiệp

Hệ thống bồn Oxy và CO2 có thể được ứng dụng trong nhiều lĩnh vực sản xuất.

6.1. Công nghiệp luyện kim

Oxy được sử dụng trong các quá trình luyện kim, gia nhiệt, cắt và xử lý kim loại.

6.2. Gia công cơ khí

Oxy và CO2 có thể được sử dụng trong các công đoạn hàn, cắt và gia công kim loại tùy theo yêu cầu công nghệ.

6.3. Sản xuất thép

Oxy đóng vai trò quan trọng trong một số quy trình luyện thép và xử lý kim loại.

6.4. Công nghiệp thực phẩm

CO2 được sử dụng trong một số quy trình sản xuất, chế biến và bảo quản thực phẩm, đồ uống.

6.5. Sản xuất công nghiệp

Các nhà máy có nhu cầu sử dụng khí công nghiệp liên tục có thể triển khai hệ thống bồn Oxy và CO2 để chủ động hơn về nguồn khí.

7. Lắp đặt bồn Oxy và CO2 tại Dung Quất

Để hệ thống vận hành ổn định, quá trình lắp đặt bồn Oxy và CO2 cần được triển khai đồng bộ với máy hóa hơi và hệ thống đường ống.

7.1. Khảo sát mặt bằng

Đội ngũ kỹ thuật đánh giá vị trí lắp đặt, điều kiện mặt bằng, tuyến đường ống và nhu cầu sử dụng khí của nhà máy.

7.2. Chuẩn bị vị trí lắp đặt

Khu vực đặt bồn và máy hóa hơi được chuẩn bị theo phương án kỹ thuật, đảm bảo thuận tiện cho vận hành và bảo trì.

7.3. Lắp đặt bồn

Các bồn Oxy và CO2 5m³ được đưa vào vị trí và kết nối với hệ thống đường ống theo thiết kế.

7.4. Lắp đặt máy hóa hơi

Hai máy hóa hơi cánh nhôm 150Nm³/hr được bố trí phù hợp với hệ thống bồn và tuyến đường ống.

7.5. Kết nối hệ thống

Các đường ống, van, thiết bị điều áp và thiết bị đo lường được kết nối đồng bộ.

7.6. Kiểm tra và vận hành

Sau khi hoàn thiện, hệ thống được kiểm tra các hạng mục kỹ thuật trước khi đưa vào vận hành theo yêu cầu của dự án.

8. An toàn khi vận hành bồn Oxy và CO2

An toàn là yếu tố quan trọng trong quá trình vận hành bồn Oxy và CO2. Hệ thống cần được thiết kế, lắp đặt, kiểm tra và vận hành theo các yêu cầu kỹ thuật phù hợp với từng loại khí.

Các hạng mục cần thường xuyên kiểm tra gồm:

• Tình trạng bồn chứa.
• Áp suất và nhiệt độ vận hành.
• Van khóa và van an toàn.
• Đường ống và các mối nối.
• Máy hóa hơi.
• Thiết bị điều áp.
• Thiết bị đo lường.
• Tình trạng các điểm kết nối.
• Khu vực xung quanh bồn và máy hóa hơi.

Đặc biệt, Oxy có tính chất hỗ trợ quá trình cháy mạnh, vì vậy khu vực bồn Oxy và CO2 cần được quản lý phù hợp, hạn chế các nguồn gây cháy và vật liệu không tương thích với môi trường giàu Oxy.

9. Gastech – Giải pháp bồn Oxy và CO2 công nghiệp

Gastech cung cấp các giải pháp thiết bị khí công nghiệp phục vụ nhà máy và dây chuyền sản xuất, trong đó có hệ thống bồn Oxy và CO2, máy hóa hơi và đường ống phân phối khí.

Đối với dự án tại Dung Quất, cấu hình bồn Oxy và CO2 5m³ kết hợp 2 máy hóa hơi cánh nhôm 150Nm³/hr hướng đến khả năng cung cấp khí ổn định và đáp ứng nhu cầu sử dụng công nghiệp.

Các hạng mục có thể triển khai gồm:

• Tư vấn giải pháp hệ thống khí.
• Cung cấp bồn Oxy và CO2.
• Cung cấp máy hóa hơi.
• Thi công đường ống.
• Cung cấp van và phụ kiện.
• Lắp đặt thiết bị đo lường.
• Hệ thống điều áp.
• Hỗ trợ kỹ thuật và bảo trì.

Dự án bồn Oxy và CO2 5m³ kết hợp 2 máy hóa hơi cánh nhôm 150Nm³/hr tại Dung Quất là giải pháp cung cấp khí công nghiệp được thiết kế theo hướng đồng bộ giữa lưu trữ, hóa hơi và phân phối.

Với 2 máy hóa hơi 150Nm³/hr, hệ thống có tổng công suất danh định 300Nm³/hr khi vận hành đồng thời theo thiết kế, đáp ứng nhu cầu hóa hơi và cung cấp khí cho các ứng dụng công nghiệp phù hợp.

Việc lựa chọn đúng bồn Oxy và CO2, máy hóa hơi, hệ thống điều áp và đường ống là yếu tố quan trọng giúp hệ thống hoạt động ổn định, an toàn và thuận tiện trong quá trình bảo trì.

Gastech hướng đến cung cấp giải pháp bồn Oxy và CO2 và thiết bị khí công nghiệp đồng bộ, đáp ứng yêu cầu kỹ thuật và nhu cầu sử dụng thực tế của từng dự án.
