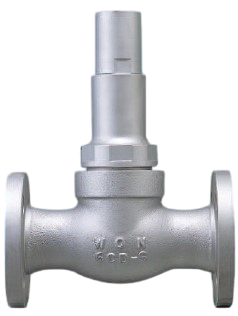

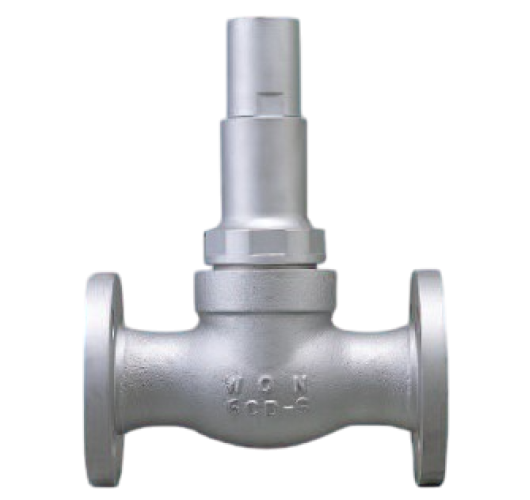

BY-PASS VALVE

BY-PASS VALVE là van By-Pass chuyên dụng được thiết kế để duy trì áp suất ổn định trong đường ống và bảo vệ hệ thống khỏi tình trạng quá áp (Over Pressure). Thiết bị hoạt động theo cơ chế tự động điều chỉnh áp suất chênh lệch, giúp cân bằng áp lực giữa các nhánh đường ống, đảm bảo lưu lượng khí ổn định và hạn chế nguy cơ hư hỏng thiết bị trong hệ thống LPG, khí tự nhiên (NG) và NH₃.

BY-PASS VALVE được nhập khẩu trực tiếp từ Hàn Quốc, sản xuất bởi MS Eng – Korea. GASTECH tự hào là nhà phân phối chính thức của MS Eng – Korea tại Việt Nam, cung cấp sản phẩm chính hãng với đầy đủ chứng từ CO/CQ, đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt về độ kín, khả năng chịu áp và độ bền trong môi trường công nghiệp.

Với hơn 27 năm kinh nghiệm trong lĩnh vực thiết bị LPG và khí công nghiệp, GASTECH mang đến BY-PASS VALVE chất lượng cao, giúp hệ thống vận hành an toàn, duy trì áp suất ổn định, bảo vệ thiết bị và tối ưu hiệu quả vận hành cho các nhà máy, trạm cấp khí và hệ thống đường ống công nghiệp.

---

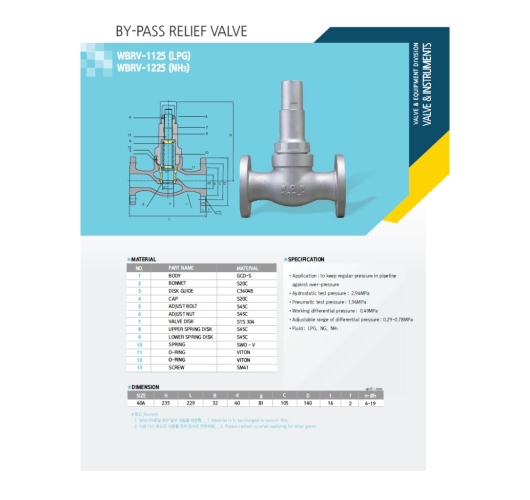

1. Thông số kỹ thuật BY-PASS VALVE

Thông số	Chi tiết
Tên sản phẩm	BY-PASS VALVE
Loại van	Van By-Pass điều áp
Thương hiệu	MS Eng – Korea
Xuất xứ	Hàn Quốc
Nhà phân phối	GASTECH
Kích thước	80A – 100A
Chức năng	Duy trì áp suất ổn định trong đường ống, chống quá áp (Over Pressure)
Dải áp suất chênh lệch điều chỉnh	0.29 – 0.78 MPa
Áp suất thử thủy lực	2.94 MPa
Áp suất thử khí nén	1.96 MPa
Môi chất sử dụng	LPG, NG (Natural Gas), NH₃
Kiểu kết nối	Mặt bích (Flanged)

---

2. Giới thiệu BY-PASS VALVE

BY-PASS VALVE là thiết bị quan trọng trong các hệ thống đường ống áp lực cao, có nhiệm vụ duy trì áp suất ổn định và giảm áp khi áp suất trong đường ống vượt quá giá trị cài đặt. Khi áp suất tăng cao do thay đổi lưu lượng hoặc sự cố vận hành, BY-PASS VALVE sẽ tự động mở để chuyển một phần lưu chất sang đường ống phụ (By-Pass), từ đó giảm áp lực và bảo vệ toàn bộ hệ thống.

Nhờ khả năng điều chỉnh áp suất chênh lệch từ 0.29 đến 0.78 MPa, BY-PASS VALVE giúp hệ thống LPG, NG và NH₃ luôn hoạt động ổn định, hạn chế hiện tượng sốc áp, rung động và kéo dài tuổi thọ của các thiết bị như máy hóa hơi, bộ điều áp, van điều khiển và bồn chứa.

Sản phẩm đã được kiểm tra với áp suất thử thủy lực 2.94 MPa và áp suất thử khí nén 1.96 MPa, đảm bảo đáp ứng các yêu cầu an toàn và độ kín trong môi trường công nghiệp.

---

3. Cấu tạo của BY-PASS VALVE

BY-PASS VALVE bao gồm các bộ phận chính:

• Thân van chịu áp lực cao.
• Cụm van điều áp.
• Đĩa van.
• Lò xo điều chỉnh áp suất.
• Vít điều chỉnh áp suất chênh lệch.
• Nắp van.
• Gioăng làm kín.
• Mặt bích kết nối.

Thiết kế chắc chắn giúp BY-PASS VALVE hoạt động ổn định trong điều kiện áp suất cao và môi trường công nghiệp khắc nghiệt.

---

4. Nguyên lý hoạt động

BY-PASS VALVE hoạt động dựa trên nguyên lý cân bằng áp suất.

• Khi áp suất trong đường ống nằm trong giới hạn cài đặt, van luôn ở trạng thái đóng.
• Khi áp suất vượt quá giá trị cài đặt, lực tác động lên đĩa van thắng lực lò xo, khiến BY-PASS VALVE tự động mở.
• Một phần lưu chất được chuyển qua đường By-Pass để giảm áp lực trong đường ống chính.
• Khi áp suất trở về mức an toàn, van tự động đóng lại và hệ thống tiếp tục vận hành bình thường.

---

5. Đặc điểm nổi bật của BY-PASS VALVE

• Nhập khẩu chính hãng từ MS Eng – Korea.
• GASTECH là nhà phân phối chính thức tại Việt Nam.
• Duy trì áp suất ổn định trong đường ống.
• Ngăn ngừa hiện tượng quá áp (Over Pressure).
• Điều chỉnh áp suất chênh lệch từ 0.29 – 0.78 MPa.
• Kích thước tiêu chuẩn 80A – 100A.
• Phù hợp với LPG, NG và NH₃.
• Áp suất thử thủy lực 2.94 MPa.
• Áp suất thử khí nén 1.96 MPa.
• Vận hành tự động, không cần nguồn điện.
• Độ kín cao và tuổi thọ bền bỉ.

---

6. Ưu điểm của BY-PASS VALVE

6.1. Duy trì áp suất ổn định

BY-PASS VALVE giúp cân bằng áp suất trong hệ thống, đảm bảo các thiết bị luôn hoạt động trong giới hạn an toàn.

6.2. Bảo vệ hệ thống khỏi quá áp

Van tự động xả bớt lưu chất qua đường By-Pass khi áp suất tăng cao, giảm nguy cơ hư hỏng thiết bị và đường ống.

6.3. Tiết kiệm chi phí vận hành

Nhờ giảm hiện tượng sốc áp và hạn chế sự cố, BY-PASS VALVE góp phần giảm chi phí bảo trì và thay thế thiết bị.

6.4. Hoạt động hoàn toàn tự động

Thiết bị vận hành theo áp suất của hệ thống mà không cần nguồn điện hoặc bộ điều khiển bên ngoài.

6.5. Độ bền cao

Được sản xuất theo công nghệ Hàn Quốc với quy trình kiểm tra nghiêm ngặt, BY-PASS VALVE có tuổi thọ cao và khả năng làm việc liên tục trong môi trường công nghiệp.

---

7. Ứng dụng của BY-PASS VALVE

BY-PASS VALVE được sử dụng rộng rãi trong:

• Hệ thống bồn chứa LPG.
• Hệ thống cấp khí LPG.
• Hệ thống khí tự nhiên (NG).
• Hệ thống NH₃ công nghiệp.
• Máy hóa hơi LPG.
• Bộ điều áp áp suất cao.
• Trạm chiết nạp LPG.
• Nhà máy hóa chất.
• Nhà máy thực phẩm.
• Nhà máy luyện kim.
• Hệ thống đường ống khí công nghiệp.

---

8. Hướng dẫn lắp đặt

Để BY-PASS VALVE hoạt động hiệu quả:

• Lắp đặt đúng chiều dòng chảy theo ký hiệu trên thân van.
• Kết nối mặt bích đúng tiêu chuẩn và siết bu lông đều lực.
• Điều chỉnh áp suất chênh lệch theo yêu cầu vận hành của hệ thống.
• Kiểm tra độ kín sau khi lắp đặt.
• Chạy thử và hiệu chỉnh trước khi đưa vào vận hành chính thức.

---

9. Bảo trì và bảo dưỡng

Khuyến nghị kiểm tra định kỳ:

• Áp suất cài đặt của van.
• Độ kín của thân van và mặt bích.
• Tình trạng lò xo và đĩa van.
• Khả năng đóng mở tự động.
• Các điểm kết nối và gioăng làm kín.

Việc bảo trì định kỳ sẽ giúp BY-PASS VALVE duy trì hiệu suất ổn định và kéo dài tuổi thọ thiết bị.

---

10. Vì sao nên lựa chọn BY-PASS VALVE tại GASTECH?

Với hơn 27 năm kinh nghiệm trong lĩnh vực thiết bị LPG và khí công nghiệp, GASTECH là nhà phân phối chính thức của MS Eng – Korea tại Việt Nam, cung cấp BY-PASS VALVE chính hãng cùng giải pháp kỹ thuật toàn diện.

Khi lựa chọn BY-PASS VALVE tại GASTECH, khách hàng sẽ nhận được:

• Sản phẩm chính hãng MS Eng – Korea.

• Đầy đủ chứng từ CO/CQ.

• Tư vấn lựa chọn thiết bị phù hợp với hệ thống.

• Hỗ trợ thiết kế, lắp đặt và vận hành.

• Dịch vụ bảo hành và bảo trì chuyên nghiệp.

• Cung cấp đồng bộ van By-Pass, van cầu, van một chiều, van đóng khẩn, lọc Y, van an toàn, máy hóa hơi và hệ thống LPG công nghiệp.
