CRYOGENIC TANK

CRYOGENIC TANK là bồn chứa chuyên dụng được thiết kế để lưu trữ các loại khí hóa lỏng ở nhiệt độ cực thấp như Oxy lỏng (LOX), Nitơ lỏng (LIN), Argon lỏng (LAR), CO₂ lỏng và NH₃. Với kết cấu hai lớp cùng công nghệ cách nhiệt chân không kết hợp bột Perlite, CRYOGENIC TANK giúp giảm thất thoát nhiệt, duy trì môi chất ở trạng thái lỏng ổn định và đảm bảo hiệu quả vận hành lâu dài.

Được chế tạo theo tiêu chuẩn ASME Section VIII Division 1:2010, CRYOGENIC TANK đáp ứng các yêu cầu nghiêm ngặt về thiết bị chịu áp lực, phù hợp với nhiều lĩnh vực như khí công nghiệp, y tế, thực phẩm, hóa chất, luyện kim, điện tử và hệ thống làm lạnh công nghiệp.

Với hơn 27 năm kinh nghiệm trong lĩnh vực thiết bị khí công nghiệp, GASTECH cung cấp CRYOGENIC TANK đa dạng dung tích từ 3 m³ đến 50 m³ và lớn hơn theo yêu cầu, đáp ứng tiêu chuẩn quốc tế, đảm bảo độ an toàn, độ bền và hiệu quả lưu trữ tối ưu.

---

1. Thông số kỹ thuật CRYOGENIC TANK

Thông số	Chi tiết
Tên sản phẩm	CRYOGENIC TANK
Loại thiết bị	Bồn chứa khí hóa lỏng siêu lạnh
Tiêu chuẩn thiết kế	ASME Section VIII Division 1:2010
Áp suất thiết kế	10 bar
Nhiệt độ thiết kế	-196°C đến +50°C
Dung tích	3 m³, 4 m³, 5 m³, 10 m³, 15 m³, 20 m³, 30 m³, 50 m³...
Kết cấu	Hai lớp, hút chân không và nạp bột cách nhiệt Perlite
Vật liệu thân trong	Thép không gỉ SUS304 / SA240-304
Vật liệu thân ngoài	Thép Carbon
Môi chất lưu trữ	LOX, LIN, LAR, CO₂, NH₃ và các khí hóa lỏng khác
Kiểu lắp đặt	Bồn đứng hoặc theo yêu cầu dự án

---

2. Giới thiệu CRYOGENIC TANK

CRYOGENIC TANK được thiết kế để lưu trữ an toàn các loại khí hóa lỏng ở nhiệt độ cực thấp. Nhờ cấu tạo hai lớp với bình chứa bên trong bằng thép không gỉ và vỏ ngoài bằng thép carbon, kết hợp công nghệ hút chân không và nạp bột Perlite, bồn có khả năng giảm tối đa sự truyền nhiệt từ môi trường bên ngoài vào môi chất, duy trì nhiệt độ ổn định trong thời gian dài.

CRYOGENIC TANK có khả năng làm việc trong điều kiện nhiệt độ từ -196°C đến +50°C, phù hợp để lưu trữ Oxy lỏng, Nitơ lỏng, Argon lỏng, CO₂ lỏng và NH₃. Thiết bị được tích hợp đầy đủ hệ thống van an toàn, đồng hồ áp suất, đồng hồ đo mức và các phụ kiện cần thiết, giúp kiểm soát áp suất và mức chất lỏng hiệu quả trong quá trình vận hành.

Với nhiều lựa chọn dung tích từ 3 m³ đến 50 m³, CRYOGENIC TANK đáp ứng nhu cầu của các trạm cấp khí, nhà máy công nghiệp, bệnh viện và các hệ thống lưu trữ khí hóa lỏng quy mô lớn.

---

3. Thông số kỹ thuật theo từng môi chất

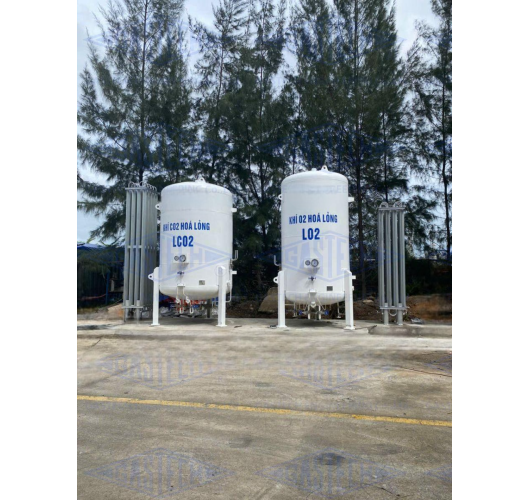

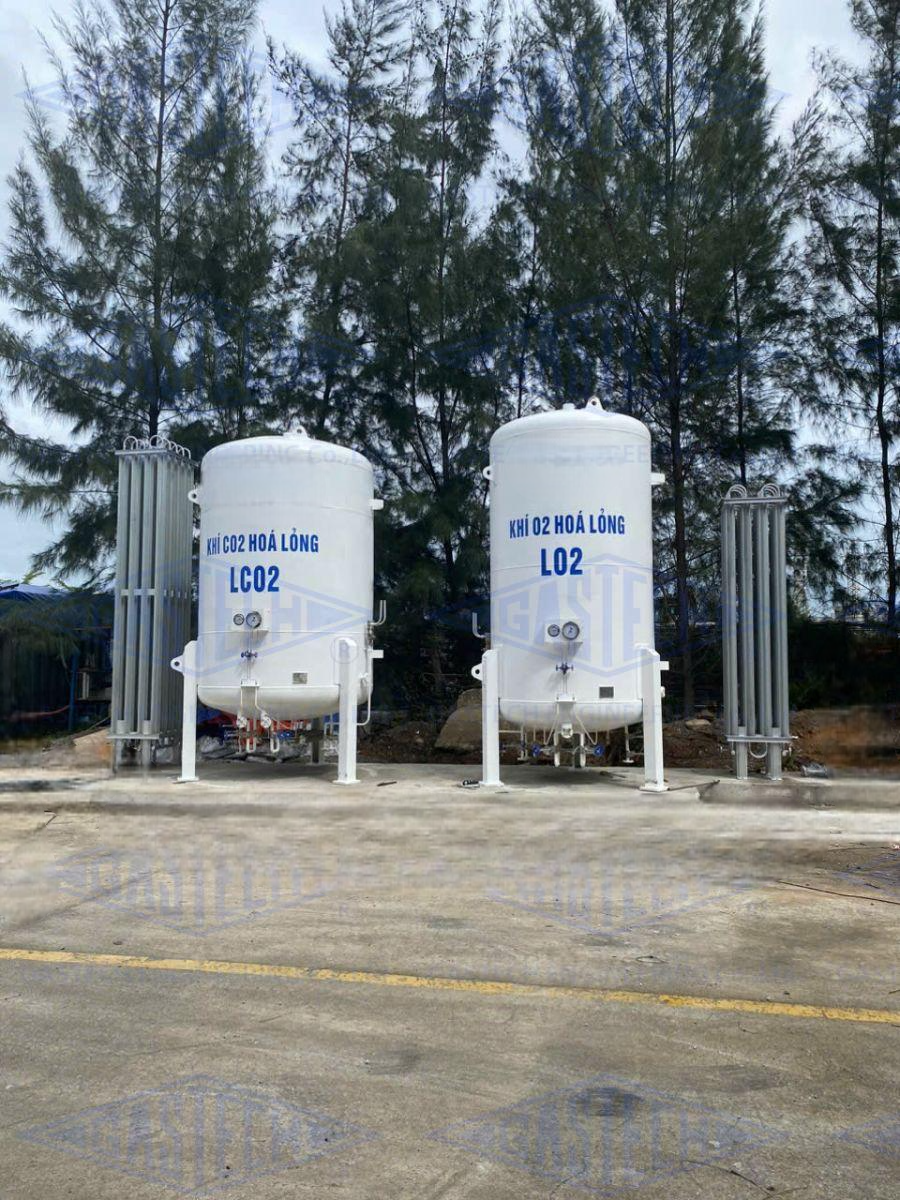

3.1. CRYOGENIC TANK lưu trữ CO₂ (Carbon Dioxide Storage Tank)

Đặc điểm

• Thiết kế hai lớp với bình trong bằng thép không gỉ, bình ngoài bằng thép carbon.
• Cách nhiệt bằng chân không kết hợp bột Perlite, giúp duy trì áp suất và nhiệt độ ổn định.
• Lưu trữ CO₂ lỏng ở nhiệt độ từ -20°C đến -50°C.
• Áp suất vận hành từ 18 – 25 bar.
• Áp suất thử nghiệm khí nén lên đến 27 bar.

Ứng dụng

• Nhà máy nước giải khát có gas.
• Công nghiệp thực phẩm đông lạnh.
• Hệ thống hàn cắt kim loại.
• Công nghiệp hóa chất.
• Hệ thống xử lý nước.
• Hệ thống chữa cháy bằng CO₂.

---

3.2. CRYOGENIC TANK lưu trữ Oxy (Oxygen Storage Tank)

Đặc điểm

• Thân trong chế tạo từ SUS304 hoặc SUS316.
• Chịu nhiệt độ cực thấp đến -183°C.
• Hệ thống cách nhiệt chân không giúp giảm thất thoát nhiệt.
• Đáp ứng các tiêu chuẩn ASME VIII Div.1, GB, CE và ISO 9809.

Ứng dụng

• Bệnh viện.
• Trung tâm cấp cứu.
• Nhà máy sản xuất Oxy y tế.
• Nhà máy luyện kim.
• Nhà máy sản xuất thép.
• Công nghiệp điện tử.
• Công nghiệp hóa chất.

---

3.3. CRYOGENIC TANK lưu trữ NH₃ (Ammonia Storage Tank)

Đặc điểm

• Thân bồn chế tạo từ thép hợp kim chịu áp lực cao.
• Áp suất thiết kế từ 17 – 25 bar.
• Nhiệt độ vận hành từ -50°C đến +50°C.
• Trang bị van an toàn, đồng hồ đo mức và cảm biến áp suất.

Ứng dụng

• Nhà máy sản xuất phân bón.
• Nhà máy hóa chất.
• Hệ thống lạnh công nghiệp.
• Kho lạnh bảo quản thực phẩm.
• Ngành dược phẩm.
• Sản xuất chất tẩy rửa.

---

4. Cấu tạo của CRYOGENIC TANK

CRYOGENIC TANK bao gồm:

• Bình chứa bên trong bằng thép không gỉ SUS304.
• Bình chứa bên ngoài bằng thép Carbon.
• Lớp cách nhiệt chân không.
• Bột Perlite cách nhiệt.
• Van an toàn.
• Van nạp và van xuất.
• Đồng hồ áp suất.
• Đồng hồ đo mức chất lỏng.
• Bộ hóa hơi áp suất (Pressure Building Coil).
• Hệ thống đường ống và phụ kiện.
• Chân đỡ và khung bồn.

---

5. Nguyên lý hoạt động

CRYOGENIC TANK lưu trữ môi chất ở trạng thái lỏng dưới điều kiện áp suất và nhiệt độ cực thấp. Hệ thống chân không và lớp cách nhiệt giúp hạn chế sự truyền nhiệt từ môi trường, giảm tốc độ bay hơi của môi chất.

Khi hệ thống tiêu thụ hoạt động, khí hóa lỏng sẽ được dẫn đến Cryogenic Ambient Vaporizer hoặc máy hóa hơi để chuyển sang trạng thái khí trước khi cấp đến thiết bị sử dụng. Các van an toàn và đồng hồ áp suất liên tục giám sát điều kiện vận hành nhằm đảm bảo an toàn cho toàn bộ hệ thống.

---

6. Đặc điểm nổi bật của CRYOGENIC TANK

• Thiết kế theo ASME VIII Div.1:2010.
• Dung tích từ 3 m³ đến 50 m³ và lớn hơn theo yêu cầu.
• Làm việc ở nhiệt độ đến -196°C.
• Cấu tạo hai lớp, hút chân không và cách nhiệt Perlite.
• Bình trong bằng SUS304, bình ngoài bằng thép Carbon.
• Giảm thất thoát nhiệt hiệu quả.
• Độ bền cao, tuổi thọ dài.
• Dễ tích hợp với hệ thống hóa hơi khí hóa lỏng.
• Phù hợp với LOX, LIN, LAR, CO₂ và NH₃.

---

7. Ưu điểm của CRYOGENIC TANK

7.1. Khả năng cách nhiệt vượt trội

Hệ thống hút chân không và lớp Perlite giúp giảm thất thoát nhiệt, duy trì môi chất ở trạng thái lỏng trong thời gian dài.

7.2. An toàn cao

CRYOGENIC TANK được trang bị đầy đủ van an toàn, đồng hồ áp suất và hệ thống giám sát theo tiêu chuẩn quốc tế.

7.3. Độ bền vượt trội

Sử dụng vật liệu SUS304 và thép Carbon chất lượng cao, bồn có khả năng chịu áp lực và chống ăn mòn tốt.

7.4. Tiết kiệm chi phí vận hành

Hiệu quả cách nhiệt cao giúp giảm lượng khí bay hơi, tối ưu chi phí lưu trữ.

7.5. Phù hợp nhiều ngành công nghiệp

Một CRYOGENIC TANK có thể lưu trữ nhiều loại khí hóa lỏng khác nhau, đáp ứng đa dạng nhu cầu sử dụng.

---

8. Ứng dụng của CRYOGENIC TANK

CRYOGENIC TANK được sử dụng trong:

• Hệ thống khí y tế.
• Nhà máy thực phẩm và đồ uống.
• Nhà máy điện tử.
• Nhà máy luyện kim.
• Nhà máy hóa chất.
• Hệ thống sản xuất phân bón.
• Kho lạnh công nghiệp.
• Trạm cấp khí hóa lỏng.
• Nhà máy sản xuất khí công nghiệp.

---

9. Vì sao nên lựa chọn CRYOGENIC TANK tại GASTECH?

Với hơn 27 năm kinh nghiệm, GASTECH là đơn vị cung cấp giải pháp lưu trữ khí hóa lỏng uy tín tại Việt Nam.

Khi lựa chọn CRYOGENIC TANK tại GASTECH, khách hàng sẽ nhận được:

• Bồn chứa đạt chuẩn ASME VIII Div.1:2010.
• Đa dạng dung tích từ 3–50 m³ và thiết kế theo yêu cầu.
• Công nghệ cách nhiệt chân không và Perlite hiệu quả cao.
• Tư vấn lựa chọn phù hợp với từng loại khí.
• Hỗ trợ thiết kế, lắp đặt và bảo trì.
• Cung cấp giải pháp đồng bộ gồm Cryogenic Ambient Vaporizer, hệ thống đường ống, van an toàn, bộ điều áp và trạm cấp khí.
