LIQUID TRAP
LIQUID TRAP là thiết bị chuyên dụng được lắp đặt trong hệ thống LPG nhằm thu gom và giữ lại phần LPG hóa lỏng còn sót lại trước khi khí đi vào các thiết bị tiêu thụ hoặc đường ống hạ nguồn. Việc sử dụng LIQUID TRAP giúp ngăn hiện tượng chất lỏng đi vào thiết bị, hạn chế hư hỏng van điều áp, đồng hồ đo, máy hóa hơi và các thiết bị sử dụng khí, đồng thời đảm bảo hệ thống vận hành ổn định và an toàn.
Được thiết kế theo tiêu chuẩn QCVN 02:2020/BCT (tham chiếu ASME VIII Div.1), LIQUID TRAP có khả năng chịu áp lực cao, đáp ứng các yêu cầu nghiêm ngặt trong ngành LPG công nghiệp. Thiết bị có nhiều mức dung tích từ 26 lít đến 100 lít, phù hợp với nhiều quy mô hệ thống từ trạm cấp khí nhỏ đến nhà máy sản xuất công nghiệp.
Với hơn 27 năm kinh nghiệm trong lĩnh vực thiết bị LPG và khí công nghiệp, GASTECH cung cấp LIQUID TRAP chất lượng cao, giúp doanh nghiệp nâng cao hiệu quả vận hành, bảo vệ thiết bị và giảm chi phí bảo trì.
.jpg)
1. Thông số kỹ thuật LIQUID TRAP
| Thông số |
Chi tiết |
| Tên sản phẩm |
LIQUID TRAP |
| Tiêu chuẩn thiết kế |
QCVN 02:2020/BCT (Tham chiếu ASME VIII Div.1) |
| Môi chất |
LPG |
| Dung tích |
26 lít – 100 lít |
| Áp suất thiết kế |
17.6 bar |
| Áp suất làm việc |
< 17.6 bar |
| Nhiệt độ thiết kế |
-10°C đến 50°C |
| Nhiệt độ vận hành |
30°C |
| Áp suất thử khí nén |
17.6 bar |
| Áp suất thử thủy lực |
27 bar |
| Hệ số mối hàn thân |
1 |
| Hệ số mối hàn đáy |
1 |
| Vật liệu chế tạo (thân và nắp) |
SPV490Q |
| Chiều dày bù ăn mòn |
1 mm |
2. Giới thiệu LIQUID TRAP
LIQUID TRAP là thiết bị quan trọng trong hệ thống cấp LPG, có nhiệm vụ giữ lại lượng LPG còn ở trạng thái lỏng trước khi khí đi vào các thiết bị sử dụng. Trong quá trình vận chuyển hoặc hóa hơi, một phần LPG có thể chưa chuyển hoàn toàn sang trạng thái khí. Nếu phần chất lỏng này đi vào đường ống hoặc thiết bị tiêu thụ sẽ gây giảm hiệu suất, hư hỏng thiết bị và tiềm ẩn nguy cơ mất an toàn.
Việc lắp đặt LIQUID TRAP giúp loại bỏ hiện tượng cuốn lỏng (Liquid Carryover), đảm bảo chỉ có LPG ở trạng thái khí đi vào hệ thống, từ đó nâng cao hiệu quả vận hành và kéo dài tuổi thọ cho toàn bộ thiết bị.

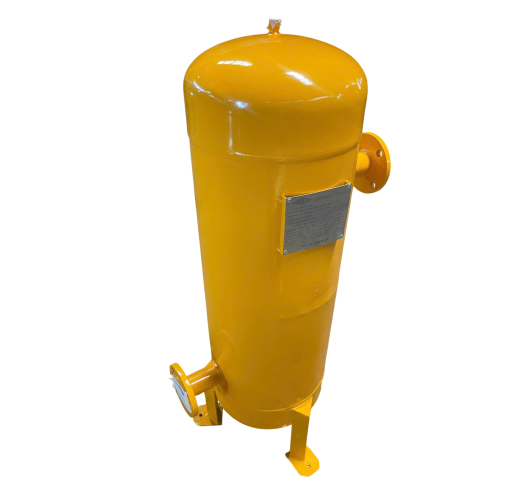

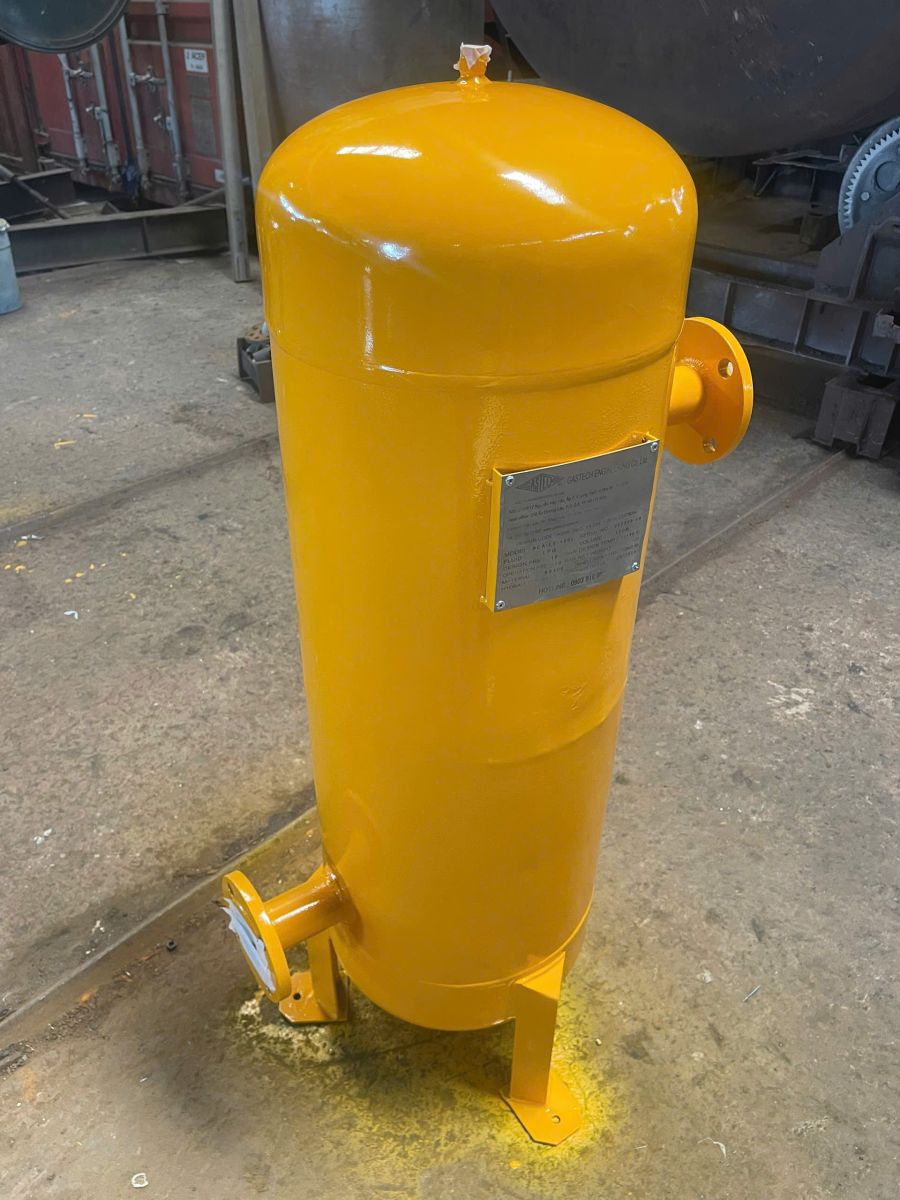

3. Cấu tạo của LIQUID TRAP
LIQUID TRAP được chế tạo từ vật liệu chịu áp lực cao và gồm các bộ phận chính:
- Thân bình chịu áp.
- Nắp bình.
- Đầu nối đường ống vào và ra.
- Khoang tách lỏng.
- Van xả lỏng.
- Đồng hồ áp suất (tùy chọn).
- Chân đỡ hoặc giá đỡ.
- Sơn bảo vệ chống ăn mòn.
4. Nguyên lý hoạt động
LIQUID TRAP hoạt động theo nguyên lý tách pha giữa khí và chất lỏng:
- Hỗn hợp LPG lỏng và khí đi vào bình.
- Nhờ thay đổi tốc độ dòng chảy và không gian chứa lớn hơn, phần LPG lỏng sẽ lắng xuống đáy bình.
- LPG ở trạng thái khí tiếp tục đi ra hệ thống sử dụng.
- Phần LPG lỏng được giữ lại và xả định kỳ thông qua van xả.
Cơ chế này giúp bảo vệ các thiết bị phía sau khỏi hiện tượng sốc lỏng và đảm bảo lưu lượng khí ổn định.
5. Đặc điểm nổi bật của LIQUID TRAP
- Thiết kế theo QCVN 02:2020/BCT (tham chiếu ASME VIII Div.1).
- Dung tích đa dạng từ 26 lít đến 100 lít.
- Áp suất thiết kế 17.6 bar.
- Áp suất thử thủy lực 27 bar.
- Áp suất thử khí nén 17.6 bar.
- Vật liệu SPV490Q có độ bền cơ học cao.
- Hệ số mối hàn thân và đáy đạt 100% (Joint Efficiency = 1).
- Khả năng chống ăn mòn với bù ăn mòn 1 mm.
- Bảo vệ hiệu quả các thiết bị phía sau.
- Tuổi thọ cao, dễ bảo trì.
6. Ưu điểm của LIQUID TRAP
6.1. Bảo vệ hệ thống LPG
Ngăn LPG dạng lỏng đi vào van điều áp, đồng hồ đo, máy hóa hơi và thiết bị sử dụng khí.
6.2. Nâng cao hiệu suất vận hành
Đảm bảo lưu lượng khí đầu ra ổn định, giúp hệ thống hoạt động hiệu quả hơn.
6.3. Độ bền cao
Vật liệu SPV490Q chịu áp lực tốt, phù hợp với môi trường công nghiệp.
6.4. Đảm bảo an toàn
Giảm nguy cơ sốc lỏng và các sự cố do LPG hóa lỏng gây ra.
6.5. Tiết kiệm chi phí
Giảm hư hỏng thiết bị, hạn chế chi phí sửa chữa và bảo trì.
7. Ứng dụng của LIQUID TRAP
LIQUID TRAP được sử dụng rộng rãi trong:
- Hệ thống cấp LPG công nghiệp.
- Trạm hóa hơi LPG.
- Kho chứa LPG.
- Trạm cấp khí trung tâm.
- Nhà máy thực phẩm.
- Nhà máy dệt nhuộm.
- Nhà máy sơn tĩnh điện.
- Nhà máy sản xuất gốm sứ.
- Nhà máy luyện kim.
- Nhà máy hóa chất.
- Các dây chuyền sử dụng LPG liên tục.

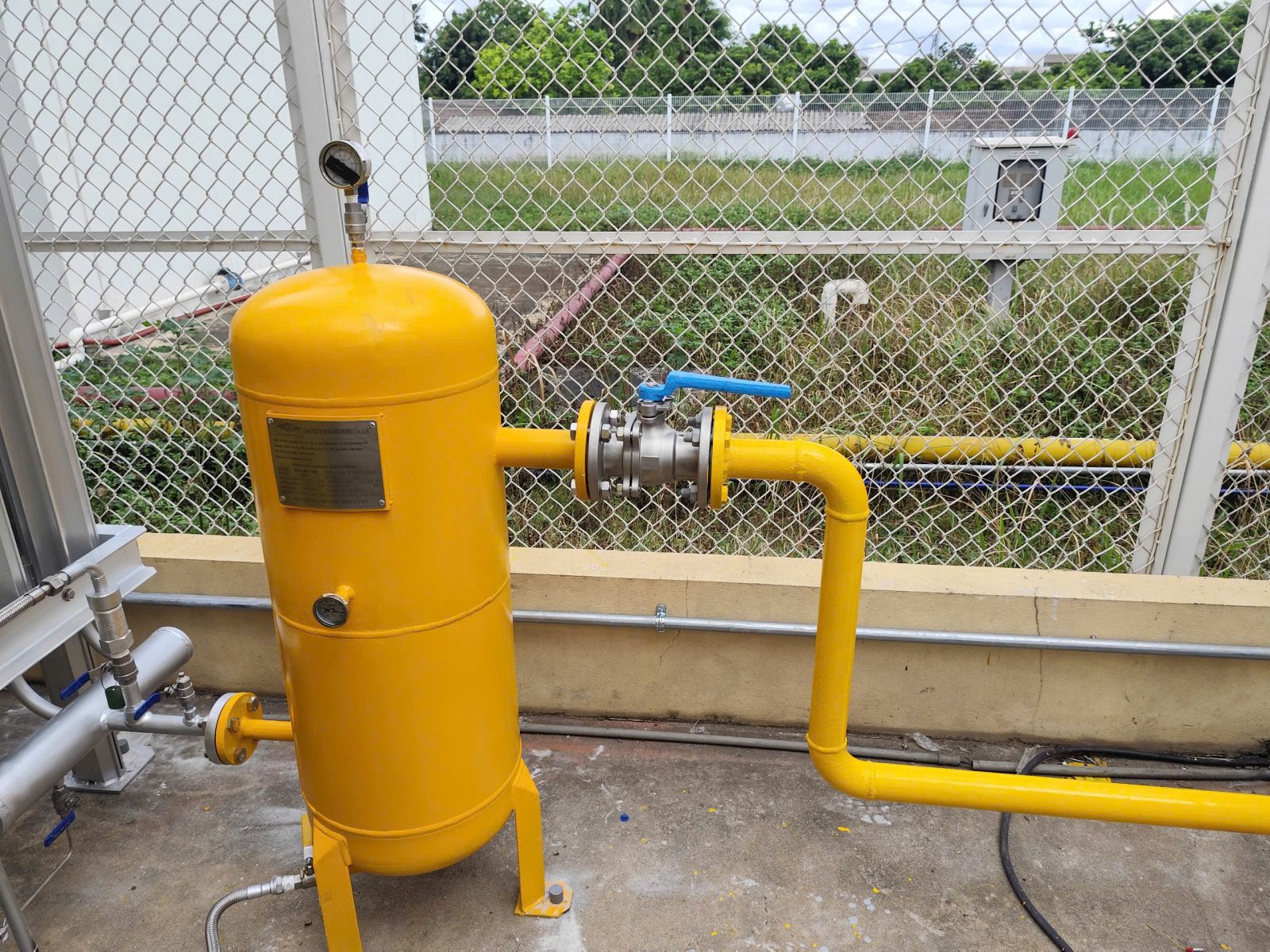

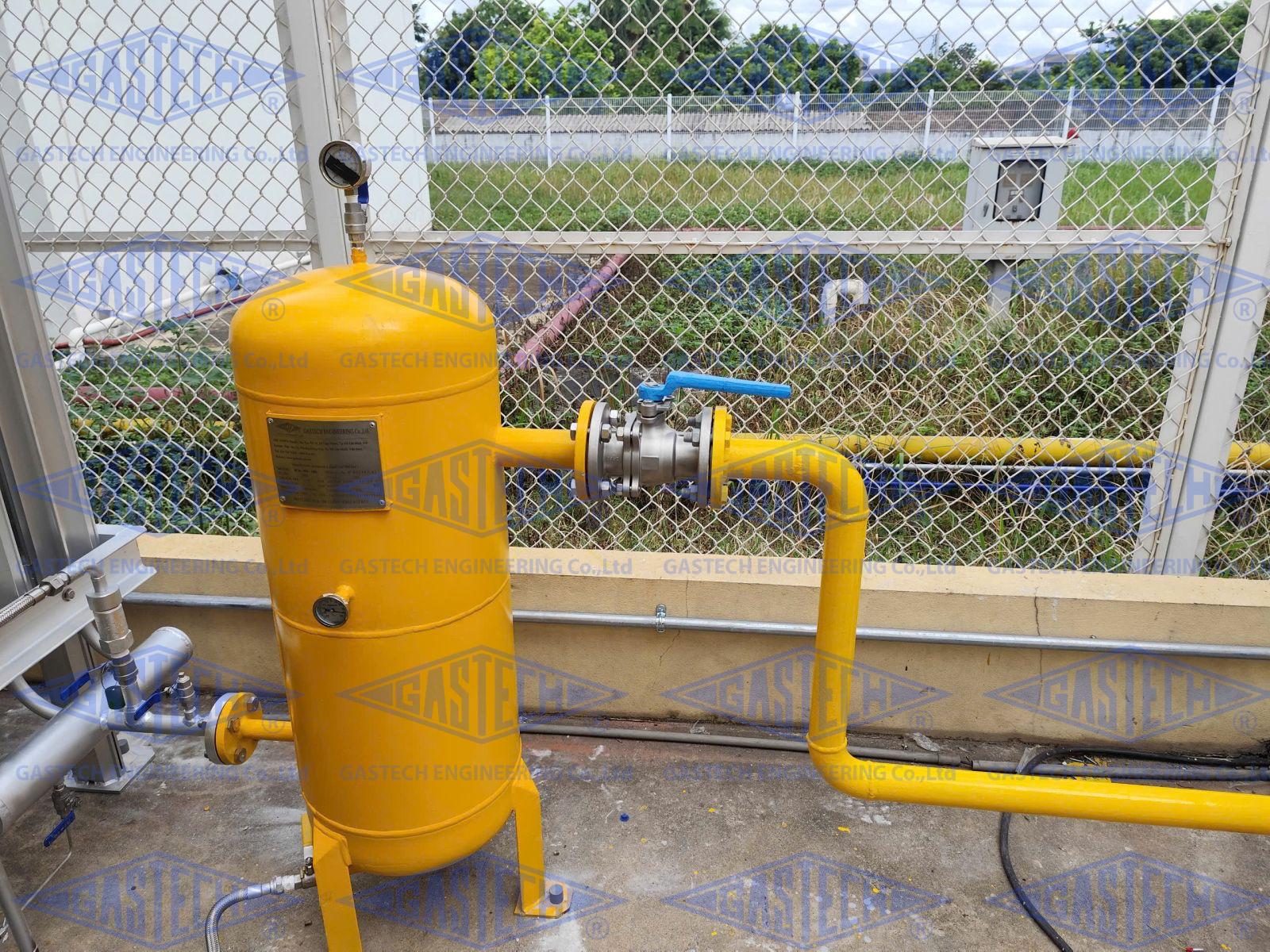

8. Hướng dẫn lắp đặt
Để LIQUID TRAP hoạt động hiệu quả:
- Lắp đặt sau bồn chứa hoặc trước máy hóa hơi và van điều áp.
- Lắp theo phương thẳng đứng.
- Đảm bảo vị trí thuận tiện cho việc xả lỏng định kỳ.
- Kiểm tra độ kín các mối nối trước khi vận hành.
- Thực hiện thử áp theo quy trình kỹ thuật.
9. Bảo trì và bảo dưỡng
Nên kiểm tra định kỳ:
- Áp suất làm việc.
- Van xả lỏng.
- Mối hàn và thân bình.
- Độ kín của các đầu nối.
- Lượng LPG lỏng tích tụ trong bình.
Việc bảo dưỡng định kỳ giúp LIQUID TRAP duy trì hiệu quả tách lỏng và kéo dài tuổi thọ thiết bị.
10. Vì sao nên lựa chọn LIQUID TRAP tại GASTECH?
Với hơn 27 năm kinh nghiệm trong lĩnh vực LPG và khí công nghiệp, GASTECH cung cấp LIQUID TRAP chất lượng cao, đáp ứng đầy đủ các tiêu chuẩn kỹ thuật và an toàn.
Khi lựa chọn LIQUID TRAP tại GASTECH, khách hàng sẽ nhận được:
- Thiết bị sản xuất theo QCVN 02:2020/BCT.
- Thiết kế tham chiếu ASME VIII Div.1.
- Vật liệu SPV490Q chất lượng cao.
- Đa dạng dung tích từ 26L đến 100L.
- Tư vấn kỹ thuật và thiết kế hệ thống.
- Dịch vụ lắp đặt, bảo trì và bảo hành chuyên nghiệp.
- Cung cấp đồng bộ bồn chứa LPG, máy hóa hơi, van công nghiệp và phụ kiện hệ thống.
