Thi công hệ thống đường ống LPG là gì?

Thi công đường ống LPG là quá trình lắp đặt hệ thống đường ống và các phụ kiện liên quan nhằm vận chuyển LPG từ khu vực lưu trữ, hóa hơi và điều áp đến các thiết bị tiêu thụ trong nhà máy. Đây là một trong những hạng mục quan trọng trong hệ thống cấp gas công nghiệp, có ảnh hưởng trực tiếp đến khả năng cung cấp nhiên liệu và sự ổn định của dây chuyền sản xuất.

Một hệ thống thi công đường ống LPG hoàn chỉnh thường được kết nối theo sơ đồ:

Bồn chứa LPG → Đường ống LPG → Máy hóa hơi → Hệ thống điều áp → Đường ống gas → Thiết bị tiêu thụ

Tùy theo quy mô nhà máy, lưu lượng LPG và đặc điểm dây chuyền sản xuất, phương án thi công đường ống sẽ được tính toán riêng để đáp ứng yêu cầu về lưu lượng, áp suất, tuyến ống và điều kiện vận hành thực tế.

Việc thi công đường ống không chỉ đơn giản là lắp đặt các đoạn ống mà còn bao gồm khảo sát, thiết kế, lựa chọn vật tư, gia công, lắp đặt van và phụ kiện, kiểm tra hệ thống cũng như nghiệm thu trước khi đưa vào vận hành.

1. Vai trò của thi công đường ống LPG trong nhà máy

Trong một hệ thống LPG công nghiệp, đường ống là bộ phận kết nối các thiết bị thành một hệ thống hoàn chỉnh. Vì vậy, thi công đường ống đúng kỹ thuật đóng vai trò quan trọng trong việc duy trì nguồn cung cấp LPG cho dây chuyền sản xuất.

1.1. Đảm bảo nguồn gas ổn định

Hệ thống đường ống giúp vận chuyển LPG từ nguồn cung cấp đến các điểm sử dụng theo nhu cầu của nhà máy.

1.2. Kết nối đồng bộ các thiết bị

Quá trình thi công đường ống tạo sự liên kết giữa bồn chứa, máy hóa hơi, hệ thống điều áp và thiết bị tiêu thụ.

1.3. Tối ưu khả năng phân phối gas

Tuyến ống được thiết kế phù hợp giúp phân phối gas đến nhiều khu vực sản xuất mà không cần bố trí nguồn cung cấp riêng lẻ cho từng thiết bị.

1.4. Thuận tiện vận hành và bảo trì

Một hệ thống thi công đường ống được bố trí khoa học sẽ tạo điều kiện thuận lợi cho việc kiểm tra, bảo dưỡng và xử lý khi cần thiết.

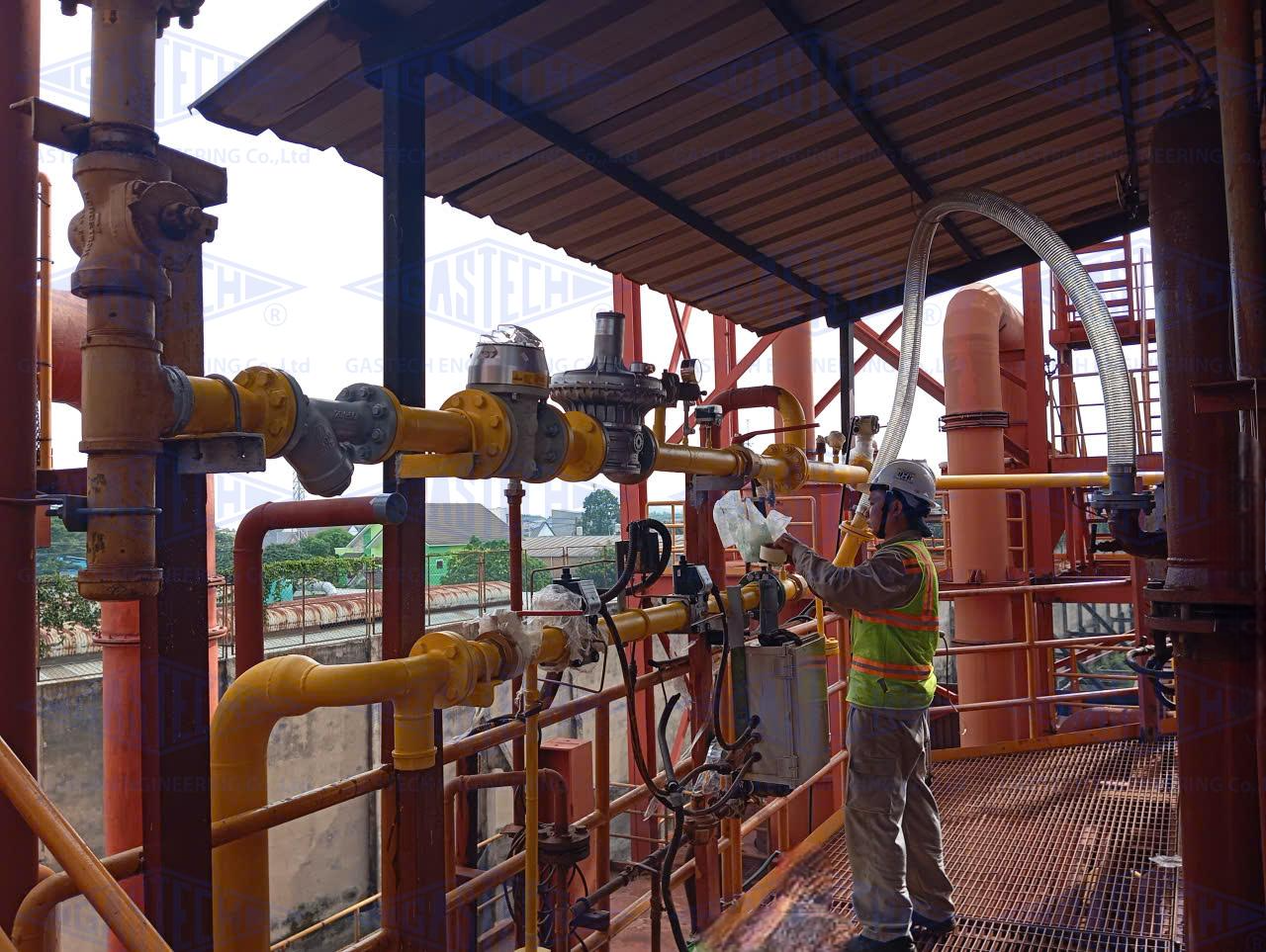

thi công đường ống

2. Cấu tạo hệ thống đường ống LPG

Một hệ thống được thi công đường ống hoàn chỉnh thường bao gồm nhiều thành phần khác nhau.

2.1. Đường ống LPG

Đây là bộ phận chính đảm nhiệm chức năng vận chuyển LPG giữa các thiết bị. Đường ống được lựa chọn dựa trên lưu lượng, áp suất và điều kiện làm việc của hệ thống.

2.2. Van khóa

Van khóa được bố trí tại các vị trí phù hợp để hỗ trợ cô lập từng khu vực khi kiểm tra, bảo trì hoặc xử lý sự cố.

2.3. Van điều áp

Van điều áp giúp điều chỉnh áp suất gas phù hợp với yêu cầu của thiết bị sử dụng.

2.4. Mặt bích và phụ kiện

Co, tê, mặt bích, khớp nối và các phụ kiện khác giúp hoàn thiện tuyến đường ống và kết nối giữa các thiết bị.

2.5. Giá đỡ đường ống

Hệ thống giá đỡ giúp cố định đường ống, hạn chế rung động và duy trì vị trí ổn định trong quá trình vận hành.

2.6. Thiết bị đo lường

Đồng hồ áp suất và các thiết bị đo giúp người vận hành theo dõi tình trạng hoạt động của hệ thống.

3. Quy trình thi công đường ống LPG

Một quy trình thi công đường ống chuyên nghiệp cần được thực hiện theo từng giai đoạn nhằm đảm bảo tính đồng bộ của toàn bộ hệ thống.

3.1. Khảo sát hiện trạng

Đây là bước đầu tiên trước khi thi công đường ống. Đội ngũ kỹ thuật tiến hành khảo sát mặt bằng và xác định:

Vị trí bồn chứa LPG.
Vị trí máy hóa hơi.
Khu vực thiết bị tiêu thụ.
Tuyến đường ống dự kiến.
Điều kiện mặt bằng.
Vị trí giá đỡ.
Khu vực cần bố trí van.
Điều kiện phục vụ vận hành và bảo trì.

Kết quả khảo sát là cơ sở để xây dựng phương án thi công đường ống phù hợp với thực tế công trình.

3.2. Thiết kế tuyến đường ống LPG

Sau khi khảo sát, tuyến đường ống được thiết kế dựa trên nhu cầu sử dụng LPG của nhà máy.

Một số yếu tố cần xem xét gồm:

Lưu lượng LPG.
Áp suất vận hành.
Kích thước đường ống.
Chiều dài tuyến ống.
Vị trí thiết bị.
Hướng đi của đường ống.
Vị trí van và phụ kiện.
Khả năng kiểm tra và bảo trì.

Việc tính toán phù hợp ngay từ giai đoạn thiết kế giúp quá trình thi công đường ống thuận lợi và hạn chế phát sinh trong quá trình lắp đặt.

3.3. Chuẩn bị vật tư và thiết bị

Trước khi tiến hành thi công đường ống, các vật tư cần thiết được chuẩn bị theo hồ sơ thiết kế.

Các hạng mục có thể bao gồm:

Đường ống LPG.
Van khóa.
Van điều áp.
Mặt bích.
Co, tê và phụ kiện.
Giá đỡ.
Đồng hồ áp suất.
Thiết bị kết nối.
Vật tư phục vụ lắp đặt.

Vật tư cần phù hợp với thông số kỹ thuật và điều kiện vận hành của hệ thống LPG.

3.4. Gia công và lắp đặt đường ống

Sau khi chuẩn bị đầy đủ vật tư, quá trình thi công đường ống được tiến hành theo tuyến đã thiết kế.

Các công việc có thể bao gồm:

Đo và cắt ống theo kích thước.
Gia công các đoạn ống.
Lắp đặt giá đỡ.
Lắp đặt đường ống theo tuyến.
Kết nối các đoạn ống.
Lắp đặt van và phụ kiện.
Kết nối đường ống với máy hóa hơi.
Kết nối với hệ thống điều áp.
Kết nối đến các điểm tiêu thụ.

Trong quá trình thi công đường ống, tuyến ống cần được bố trí chắc chắn, thuận tiện kiểm tra và phù hợp với điều kiện thực tế của nhà máy.

3.5. Lắp đặt van và thiết bị phụ trợ

Các van và thiết bị phụ trợ là những thành phần quan trọng trong hệ thống đường ống LPG.

Tùy theo thiết kế, hệ thống có thể được bố trí:

Van khóa.
Van điều áp.
Van một chiều.
Van an toàn.
Đồng hồ áp suất.
Thiết bị đo lường.
Thiết bị phát hiện rò rỉ gas.
Các thiết bị an toàn liên quan.

Việc bố trí các thiết bị này cần được thực hiện đồng bộ trong quá trình thi công đường ống, tạo điều kiện thuận lợi cho việc kiểm soát và vận hành hệ thống.

3.6. Kiểm tra hệ thống sau thi công

Sau khi hoàn thành thi công đường ống, hệ thống cần được kiểm tra trước khi đưa vào vận hành.

Các nội dung kiểm tra có thể bao gồm:

Kiểm tra tuyến đường ống.
Kiểm tra các mối nối.
Kiểm tra van và phụ kiện.
Kiểm tra giá đỡ.
Kiểm tra các điểm kết nối thiết bị.
Kiểm tra độ kín.
Kiểm tra áp lực theo yêu cầu kỹ thuật.
Kiểm tra các thiết bị đo và an toàn.

Mục tiêu là đảm bảo hệ thống đáp ứng yêu cầu kỹ thuật trước khi đưa vào sử dụng.

4. Những yêu cầu quan trọng khi thi công đường ống LPG

4.1. Lựa chọn vật tư phù hợp

Vật tư sử dụng trong quá trình thi công đường ống cần phù hợp với môi chất LPG, áp suất và điều kiện làm việc thực tế.

4.2. Tuyến ống được bố trí hợp lý

Tuyến đường ống cần hạn chế những đoạn không cần thiết, đồng thời đảm bảo khả năng tiếp cận để kiểm tra và bảo trì.

4.3. Đảm bảo kết nối chính xác

Các vị trí kết nối giữa đường ống với bồn chứa, máy hóa hơi, van và thiết bị tiêu thụ cần được thực hiện chính xác theo thiết kế.

4.4. Bố trí giá đỡ phù hợp

Đường ống cần được cố định chắc chắn để hạn chế rung động và tác động cơ học trong quá trình vận hành.

4.5. Tuân thủ yêu cầu an toàn

Quá trình thi công đường ống LPG cần được triển khai với các biện pháp an toàn phù hợp, đặc biệt tại những khu vực có nguy cơ cháy nổ.

5. Các lỗi thường gặp khi thi công đường ống LPG

Nếu quá trình thi công đường ống không được kiểm soát tốt, hệ thống có thể phát sinh nhiều vấn đề trong quá trình vận hành.

Một số lỗi thường gặp gồm:

Tuyến ống bố trí không phù hợp.
Kích thước đường ống không đáp ứng nhu cầu.
Giá đỡ bố trí chưa hợp lý.
Mối nối không đảm bảo yêu cầu kỹ thuật.
Van lắp đặt không thuận tiện cho thao tác.
Thiếu thiết bị đo hoặc kiểm soát.
Không thuận tiện cho việc bảo trì.
Không kiểm tra đầy đủ trước khi vận hành.

Vì vậy, việc lựa chọn đơn vị có kinh nghiệm trong thi công đường ống là yếu tố quan trọng để hạn chế các vấn đề phát sinh trong quá trình sử dụng.

6. Ứng dụng của hệ thống đường ống LPG

Thi công đường ống LPG được ứng dụng trong nhiều lĩnh vực sản xuất có nhu cầu sử dụng gas công nghiệp như:

Nhà máy chế biến thực phẩm.
Nhà máy dệt may.
Nhà máy cơ khí.
Sản xuất gốm sứ.
Sản xuất thủy tinh.
Luyện kim.
Sản xuất vật liệu xây dựng.
Nhà máy sử dụng lò hơi.
Hệ thống sấy công nghiệp.
Các dây chuyền gia nhiệt.

Tùy vào từng ngành nghề, hệ thống sẽ được thiết kế và thi công đường ống theo công suất, áp suất và yêu cầu sử dụng LPG cụ thể.

7. Bảo trì hệ thống đường ống sau thi công

Sau khi hoàn thành thi công đường ống, doanh nghiệp cần xây dựng kế hoạch kiểm tra và bảo trì định kỳ.

Một số nội dung nên được theo dõi gồm:

Tình trạng bên ngoài đường ống.
Các mối nối.
Van và phụ kiện.
Giá đỡ đường ống.
Thiết bị đo áp suất.
Tình trạng kết nối với máy hóa hơi.
Các dấu hiệu bất thường trong quá trình vận hành.

Bảo trì đúng kế hoạch giúp doanh nghiệp chủ động phát hiện những vấn đề cần xử lý và duy trì hệ thống hoạt động ổn định trong thời gian dài.

8. Gastech – Thi công đường ống LPG công nghiệp

Gastech cung cấp giải pháp thi công đường ống LPG cho nhà máy, nhà xưởng và các công trình công nghiệp.

Dịch vụ có thể triển khai đồng bộ từ:

Khảo sát → Thiết kế → Cung cấp vật tư → Gia công → Thi công đường ống → Lắp đặt thiết bị → Kiểm tra → Nghiệm thu → Bàn giao

Với kinh nghiệm trong lĩnh vực thiết bị và hệ thống LPG công nghiệp, Gastech hướng đến việc xây dựng phương án thi công đường ống phù hợp với từng mặt bằng, công suất sử dụng và nhu cầu vận hành của khách hàng.

Không chỉ thực hiện lắp đặt đường ống, Gastech còn có thể phối hợp các hạng mục như bồn chứa LPG, máy hóa hơi, hệ thống điều áp, van và thiết bị phụ trợ, tạo thành giải pháp cấp LPG đồng bộ cho nhà máy.

Thi công đường ống là hạng mục quan trọng trong quá trình xây dựng hệ thống LPG công nghiệp. Một tuyến đường ống được thiết kế và lắp đặt phù hợp sẽ giúp kết nối hiệu quả giữa bồn chứa, máy hóa hơi, hệ thống điều áp và thiết bị tiêu thụ.

Để hệ thống hoạt động ổn định, doanh nghiệp cần lựa chọn phương án thi công đường ống dựa trên nhu cầu sử dụng LPG, lưu lượng, áp suất, mặt bằng và đặc điểm dây chuyền sản xuất.

Gastech cung cấp giải pháp thi công đường ống LPG đồng bộ, từ khảo sát, thiết kế đến lắp đặt, kiểm tra và bàn giao, hướng đến hệ thống cấp gas an toàn, ổn định, thuận tiện vận hành và phù hợp với nhu cầu sản xuất.
