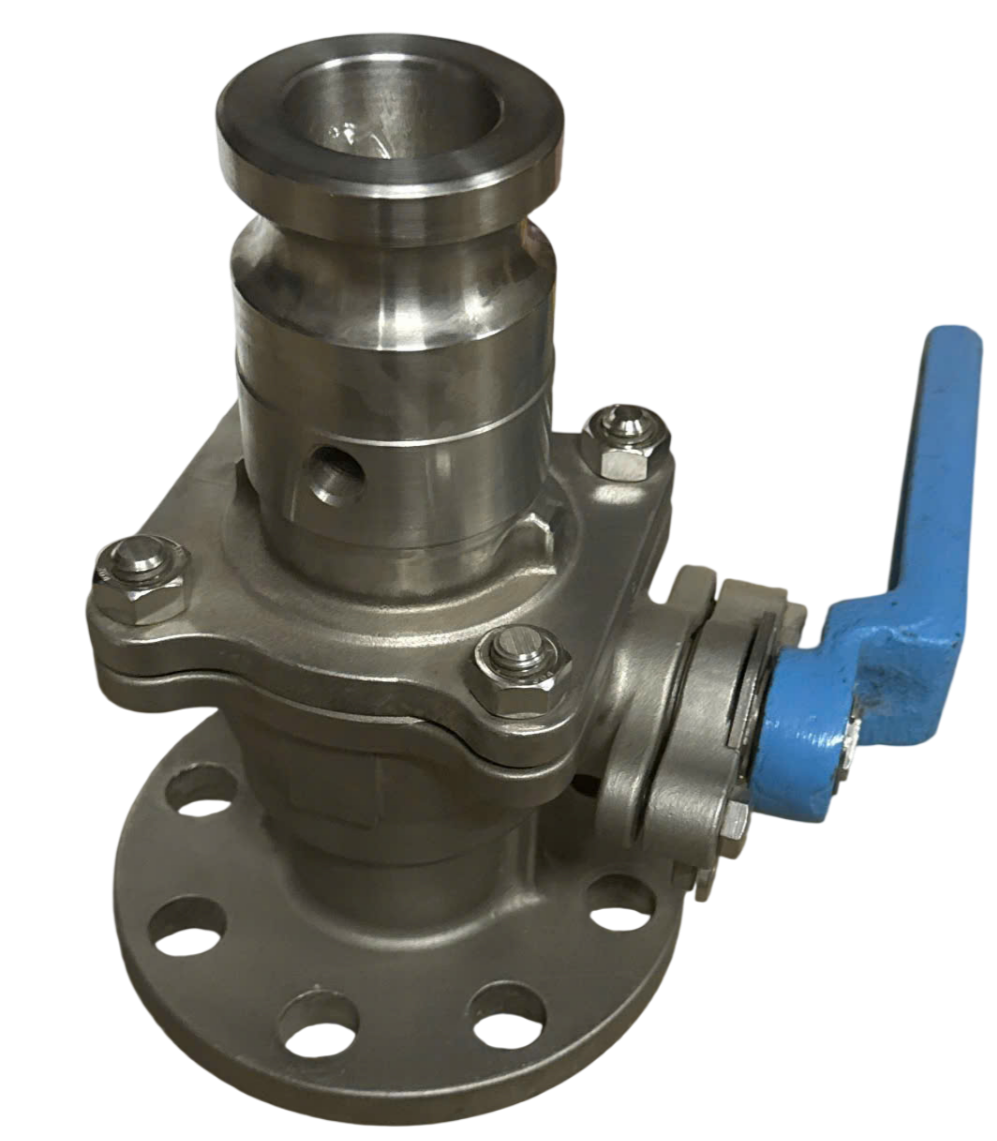

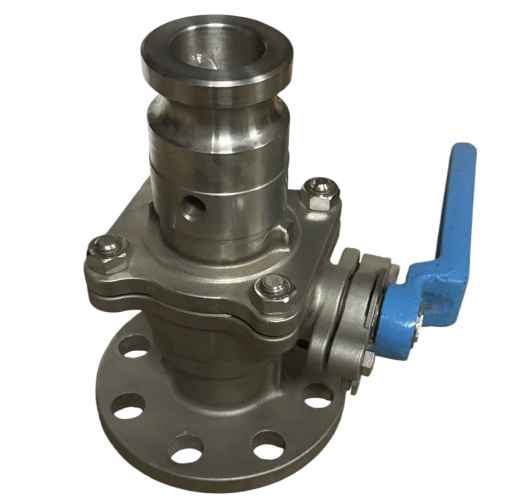

TRANSFER BALL VALVE

TRANSFER BALL VALVE là van bi chuyên dụng được lắp đặt trên xe bồn (Tank Lorry) và hệ thống chuyển nạp LPG, NH₃ nhằm kiểm soát quá trình nạp – xả lưu chất một cách an toàn, nhanh chóng và hiệu quả. Với thiết kế kết hợp Ball Valve with Coupling, TRANSFER BALL VALVE cho phép kết nối linh hoạt với hệ thống đường ống hoặc đầu nối nhanh, giúp rút ngắn thời gian vận hành và hạn chế tối đa rò rỉ trong quá trình sang chiết.

Được chế tạo từ Inox SUS304 có khả năng chống ăn mòn cao, TRANSFER BALL VALVE đáp ứng yêu cầu làm việc trong môi trường áp suất và nhiệt độ cao. Sản phẩm được kiểm tra nghiêm ngặt với áp suất thử thủy lực 2.94 MPa và áp suất thử khí nén 1.96 MPa, đảm bảo độ kín và độ bền trước khi đưa vào sử dụng.

Với hơn 27 năm kinh nghiệm trong lĩnh vực thiết bị LPG và khí công nghiệp, GASTECH cung cấp TRANSFER BALL VALVE chất lượng cao, đáp ứng nhu cầu của các trạm chiết nạp LPG, xe bồn vận chuyển LPG, NH₃ và hệ thống cấp khí công nghiệp hiện đại.

---

1. Thông số kỹ thuật TRANSFER BALL VALVE

Thông số	Chi tiết
Tên sản phẩm	TRANSFER BALL VALVE
Model	WTBV-25A / WTBV-50A
Ứng dụng	Lắp đặt trên xe bồn (Tank Lorry)
Môi chất	LPG, NH₃
Vật liệu thân van	Inox SUS304
Nhiệt độ làm việc tối đa	100°C
Kiểu kết nối	Wafer Type, Flange JIS 20K
Thiết kế	Ball Valve with Coupling
Áp suất thử thủy lực	2.94 MPa
Áp suất thử khí nén	1.96 MPa
Xuất xứ	GASTECH – Việt Nam

---

1.1. Kích thước sản phẩm

Size	25A	50A
H (mm)	96	120
L (mm)	180	230
L1 (mm)	130	135
d1 (mm)	25	50
d2 (mm)	22	40
g (mm)	68	96
C (mm)	90	120
D1 (mm)	125	155
D2 (mm)	38	65
t (mm)	15	17
f (mm)	1	2

---

2. Giới thiệu TRANSFER BALL VALVE

TRANSFER BALL VALVE được thiết kế chuyên biệt cho các hệ thống chuyển nạp LPG và NH₃, đặc biệt là trên xe bồn vận chuyển khí hóa lỏng. Van giúp đóng, mở và kiểm soát dòng lưu chất nhanh chóng trong quá trình nạp hoặc xả, đồng thời kết hợp đầu nối Coupling để thao tác thuận tiện và an toàn hơn.

Nhờ sử dụng vật liệu Inox SUS304, TRANSFER BALL VALVE có khả năng chống ăn mòn, chịu áp lực tốt và duy trì hiệu suất ổn định trong điều kiện làm việc liên tục. Thiết kế đạt tiêu chuẩn kỹ thuật giúp giảm thiểu nguy cơ rò rỉ khí, nâng cao mức độ an toàn cho người vận hành và hệ thống.

---

3. Cấu tạo của TRANSFER BALL VALVE

TRANSFER BALL VALVE gồm các bộ phận chính:

• Thân van Inox SUS304.
• Bi van gia công chính xác.
• Trục van chịu lực.
• Tay vận hành.
• Bộ Coupling kết nối nhanh.
• Mặt bích tiêu chuẩn JIS 20K.
• Gioăng làm kín chịu áp.
• Hệ thống khóa và cố định van.

---

4. Nguyên lý hoạt động

TRANSFER BALL VALVE hoạt động theo nguyên lý quay bi van 90°:

• Khi tay van song song với đường ống, bi van mở hoàn toàn cho phép lưu chất đi qua.
• Khi xoay tay van vuông góc với đường ống, bi van đóng kín, ngăn hoàn toàn dòng lưu chất.
• Bộ Coupling giúp kết nối và tháo rời nhanh chóng trong quá trình chuyển nạp mà vẫn đảm bảo độ kín.

---

5. Đặc điểm nổi bật của TRANSFER BALL VALVE

• Thiết kế chuyên dụng cho xe bồn LPG và NH₃.
• Thân van bằng Inox SUS304 chống ăn mòn.
• Kết nối Wafer Type và Flange JIS 20K.
• Thiết kế Ball Valve with Coupling thuận tiện cho quá trình chuyển nạp.
• Áp suất thử thủy lực 2.94 MPa.
• Áp suất thử khí nén 1.96 MPa.
• Chịu nhiệt lên đến 100°C.
• Đóng mở nhanh, vận hành nhẹ.
• Độ kín cao, hạn chế thất thoát lưu chất.
• Tuổi thọ cao, bảo trì đơn giản.

---

6. Ưu điểm của TRANSFER BALL VALVE

6.1. Vận hành an toàn

Thiết kế chắc chắn cùng khả năng chịu áp lực cao giúp giảm thiểu nguy cơ rò rỉ LPG hoặc NH₃ trong quá trình sang chiết.

6.2. Kết nối nhanh

Bộ Coupling giúp việc kết nối và tháo rời đường ống diễn ra nhanh chóng, tiết kiệm thời gian vận hành.

6.3. Độ bền cao

Vật liệu Inox SUS304 chống oxy hóa và ăn mòn, phù hợp với điều kiện làm việc khắc nghiệt.

6.4. Hiệu quả kinh tế

Giảm thời gian nạp/xả, hạn chế thất thoát lưu chất và giảm chi phí bảo trì.

---

7. Ứng dụng của TRANSFER BALL VALVE

TRANSFER BALL VALVE được sử dụng rộng rãi trong:

• Xe bồn vận chuyển LPG.
• Xe bồn NH₃.
• Trạm chiết nạp LPG.
• Hệ thống cấp LPG công nghiệp.
• Nhà máy hóa chất.
• Kho chứa LPG.
• Hệ thống khí hóa lỏng.
• Nhà máy sản xuất thực phẩm.
• Nhà máy chế biến công nghiệp.
• Hệ thống cấp khí trung tâm.

---

8. Hướng dẫn lắp đặt

Để TRANSFER BALL VALVE hoạt động hiệu quả:

• Lựa chọn đúng kích thước 25A hoặc 50A.
• Lắp đúng chiều dòng lưu chất.
• Siết chặt mặt bích theo tiêu chuẩn JIS 20K.
• Kiểm tra độ kín sau khi lắp đặt.
• Kiểm tra hoạt động đóng/mở trước khi đưa vào sử dụng.

---

9. Bảo trì và bảo dưỡng

Nên kiểm tra định kỳ:

• Thân van.
• Bi van.
• Gioăng làm kín.
• Bộ Coupling.
• Mặt bích kết nối.
• Tay vận hành.

Việc bảo dưỡng định kỳ giúp TRANSFER BALL VALVE duy trì hiệu suất làm việc ổn định và kéo dài tuổi thọ.

---

10. Vì sao nên lựa chọn TRANSFER BALL VALVE tại GASTECH?

Là đơn vị có hơn 27 năm kinh nghiệm trong lĩnh vực LPG và khí công nghiệp, GASTECH cung cấp TRANSFER BALL VALVE chất lượng cao, đáp ứng các yêu cầu kỹ thuật và an toàn trong ngành công nghiệp khí.

Khi lựa chọn TRANSFER BALL VALVE tại GASTECH, khách hàng sẽ nhận được:

• Sản phẩm chất lượng cao.
• Vật liệu Inox SUS304 bền bỉ.
• Đầy đủ kích thước 25A và 50A.
• Hỗ trợ tư vấn kỹ thuật chuyên sâu.
• Dịch vụ lắp đặt và bảo trì chuyên nghiệp.
• Cung cấp đồng bộ van công nghiệp, máy hóa hơi, bồn chứa LPG và thiết bị khí công nghiệp.
