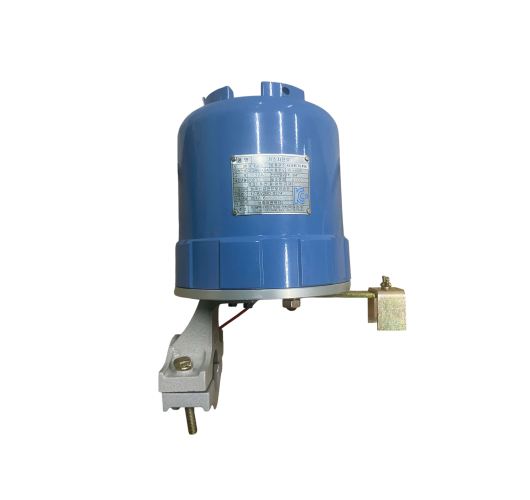

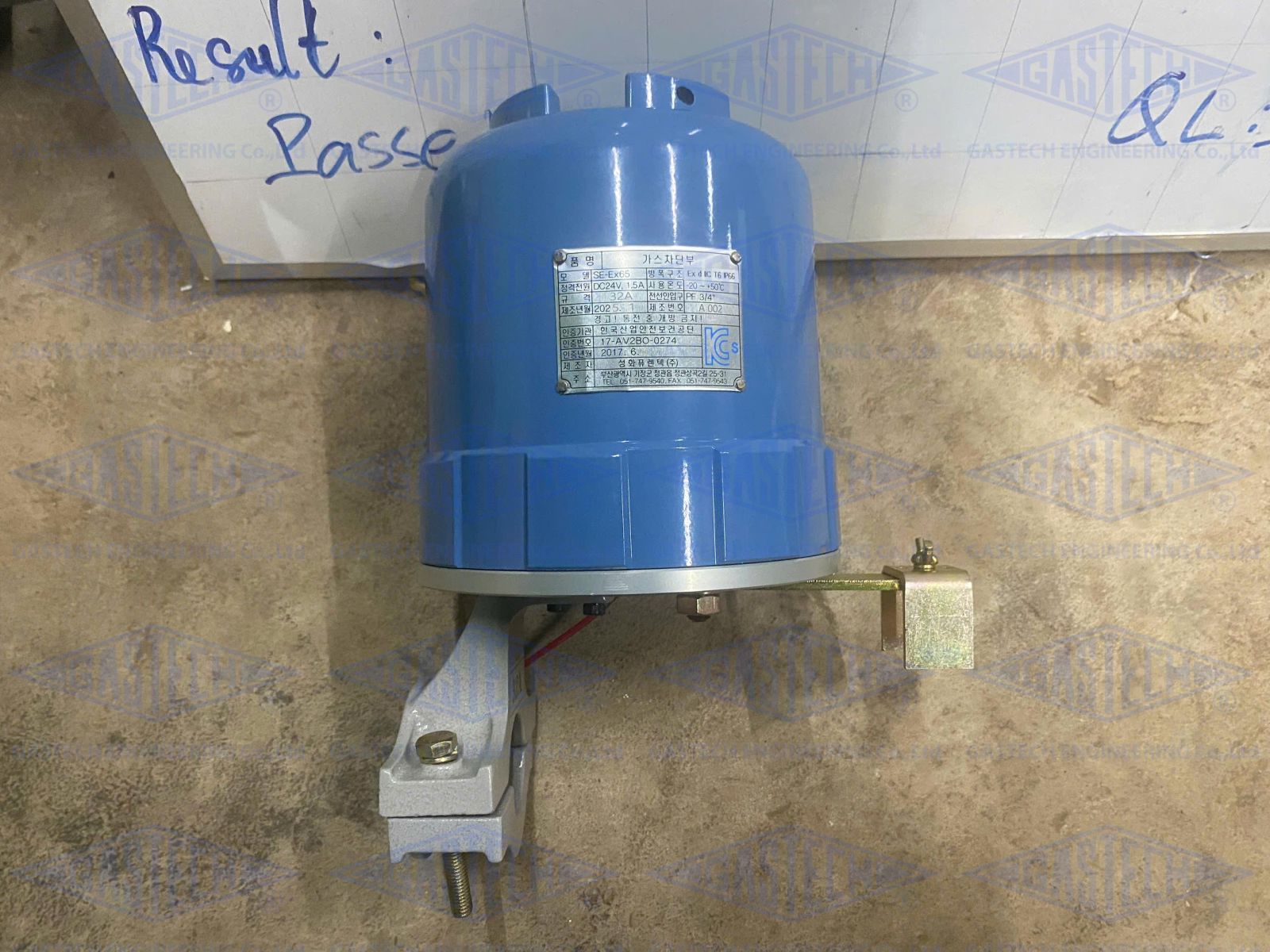

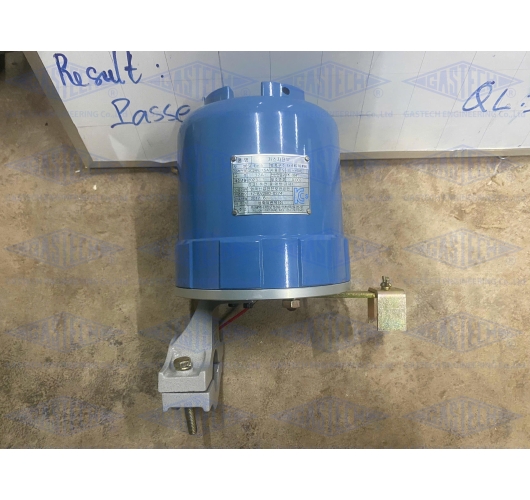

AUTO SHUT-OFF VALVE SHT-32A – VAN ĐÓNG NGẮT GAS TỰ ĐỘNG PHÒNG NỔ SUNGHWA

AUTO SHUT-OFF VALVE SHT-32A là van đóng ngắt gas tự động được thiết kế cho hệ thống đường ống LPG, giúp thực hiện chức năng đóng nguồn gas khi nhận tín hiệu từ hệ thống cảnh báo hoặc điều khiển an toàn. Sản phẩm sử dụng bộ truyền động SE-Ex65, nguồn điều khiển DC 24V, kết cấu phòng nổ Ex d IIC T6 và cấp bảo vệ IP66, phù hợp với các hệ thống gas công nghiệp yêu cầu mức độ an toàn cao.

Dòng SHT-32A được ghi nhận là van đóng ngắt tự động điều khiển bằng điện, sử dụng cho LPG, kích thước đầu nối 32 mm và dạng kết nối ren.

1. Tổng quan sản phẩm

AUTO SHUT-OFF VALVE là một thành phần quan trọng trong hệ thống bảo vệ và kiểm soát gas. Khi được tích hợp với thiết bị cảnh báo rò rỉ gas hoặc hệ thống điều khiển trung tâm, van có khả năng thực hiện trạng thái đóng ngắt theo tín hiệu điều khiển.

Thiết bị đặc biệt phù hợp với các hệ thống LPG tại:

• Nhà máy sản xuất.
• Nhà máy thực phẩm.
• Nhà máy hóa chất.
• Hệ thống gia nhiệt công nghiệp.
• Hệ thống cấp gas trung tâm.
• Khu vực sử dụng LPG có yêu cầu cao về an toàn.
• Các hệ thống cần kết hợp Gas Detector + Gas Controller + Auto Shut-Off Valve.

SUNGHWA cũng cung cấp các hệ thống trong đó bộ điều khiển trung tâm kết nối với đầu dò gas và van ngắt tự động để tạo thành hệ thống cảnh báo và đóng ngắt gas.

2. Thông số kỹ thuật AUTO SHUT-OFF VALVE

Thông số	Chi tiết
Tên sản phẩm	AUTO SHUT-OFF VALVE
Tên tiếng Việt	Van đóng ngắt gas tự động
Thương hiệu	SUNGHWA
Xuất xứ	Hàn Quốc
Model van	SHT-32A
Model bộ truyền động	SE-Ex65
Môi chất sử dụng	LPG
Kích thước đường ống	32A
Nguồn điện định mức	DC 24V – 1.5A
Kiểu kết nối	Screw type – kết nối ren
Cấp bảo vệ phòng nổ	Ex d IIC T6
Cấp bảo vệ vỏ	IP66
Nhiệt độ làm việc	-20°C đến +50°C
Kiểu vận hành	Điều khiển đóng/ngắt bằng bộ truyền động điện
Chức năng chính	Đóng ngắt gas tự động theo tín hiệu điều khiển
Chứng nhận	KOSHA
Số chứng nhận trên tem	17-AV2BO-0274
Năm chứng nhận trên tem	06/2017
Nhà sản xuất trên tem	Sunghwa FT
Cấp bảo vệ vỏ	IP66

Lưu ý: Tem trên thiết bị thể hiện SE-Ex65 là model của bộ phận truyền động phòng nổ, trong khi các tài liệu thương mại xác định cụm van tương ứng là SHT-32A.

3. Ưu điểm nổi bật

🔹 Đóng ngắt gas tự động

AUTO SHUT-OFF VALVE được thiết kế để thực hiện chức năng đóng nguồn gas khi nhận tín hiệu điều khiển từ hệ thống an toàn. Điều này giúp tăng khả năng kiểm soát nguồn gas trong các tình huống cần ngắt khẩn cấp.

🔹 Thiết kế phòng nổ

Bộ truyền động SE-Ex65 được ghi trên tem với cấp Ex d IIC T6, phù hợp với yêu cầu sử dụng thiết bị điện trong các khu vực có nguy cơ xuất hiện môi trường khí dễ cháy.

🔹 Cấp bảo vệ IP66

Vỏ thiết bị đạt IP66, giúp tăng khả năng bảo vệ trước bụi và nước từ môi trường bên ngoài.

🔹 Nguồn điều khiển DC 24V

Thiết bị sử dụng nguồn DC 24V – 1.5A, thuận tiện khi tích hợp vào hệ thống điều khiển và bảo vệ gas sử dụng nguồn điện điều khiển DC.

🔹 Kích thước 32A

Phiên bản trong hình là SHT-32A, phù hợp với đường ống gas kích thước 32A. Các dữ liệu thương mại cũng ghi nhận SHT-32A sử dụng bộ truyền động SE-Ex65 và kết nối dạng ren.

4. AUTO SHUT-OFF VALVE hoạt động trong hệ thống như thế nào?

Trong một hệ thống an toàn gas, AUTO SHUT-OFF VALVE thường được kết hợp với các thiết bị giám sát và điều khiển.

Cấu trúc hệ thống tổng quát:

Gas Detector → Gas Controller → AUTO SHUT-OFF VALVE

Đầu dò gas có nhiệm vụ phát hiện tình trạng bất thường và gửi tín hiệu về bộ điều khiển. Bộ điều khiển xử lý tín hiệu và truyền lệnh đến cơ cấu đóng ngắt. AUTO SHUT-OFF VALVE sau đó thực hiện trạng thái đóng theo thiết kế của hệ thống.

Các hệ thống của SUNGHWA có thể kết hợp đầu dò gas SHT-202 với van đóng ngắt tự động như SHT-820A/SHT-815A/SHT-825A thông qua bộ điều khiển phù hợp.

Lưu ý: Việc lựa chọn, đấu nối và kiểm tra thiết bị phải được thực hiện bởi kỹ thuật viên có chuyên môn và theo tài liệu kỹ thuật của nhà sản xuất cũng như tiêu chuẩn áp dụng cho hệ thống.

5. Ứng dụng của AUTO SHUT-OFF VALVE

AUTO SHUT-OFF VALVE SHT-32A có thể được sử dụng trong các hệ thống kiểm soát gas công nghiệp, đặc biệt tại những khu vực cần tăng cường khả năng kiểm soát và đóng ngắt nguồn LPG.

Một số ứng dụng:

• Hệ thống LPG trung tâm.
• Trạm cấp LPG cho nhà máy.
• Hệ thống gas cho dây chuyền sản xuất.
• Hệ thống gia nhiệt công nghiệp.
• Nhà máy thực phẩm.
• Nhà máy hóa chất.
• Hệ thống lò đốt sử dụng LPG.
• Hệ thống cấp gas cho thiết bị công nghiệp.
• Hệ thống cảnh báo rò rỉ gas.
• Hệ thống an toàn gas tích hợp.

6. Vì sao nên sử dụng AUTO SHUT-OFF VALVE?

Việc tích hợp van đóng ngắt tự động giúp hệ thống gas có thêm một lớp bảo vệ chủ động. Thay vì chỉ phát cảnh báo khi có tín hiệu bất thường, hệ thống có thể kết hợp chức năng phát hiện – cảnh báo – điều khiển đóng ngắt.

Đối với các nhà máy sử dụng LPG, đây là một trong những thành phần có thể được tích hợp vào giải pháp an toàn tổng thể cùng:

• Gas Detector.
• Gas Control Panel.
• Emergency Shut-Off System.
• Pressure Monitoring System.
• LPG Tank.
• LPG Vaporizer.
• Gas Regulator.
• Hệ thống đường ống LPG.

7. SUNGHWA – Thiết bị gas từ Hàn Quốc

SUNGHWA là thương hiệu thiết bị an toàn gas của Hàn Quốc, cung cấp các sản phẩm như đầu dò gas, bộ điều khiển trung tâm và thiết bị đóng ngắt gas tự động.

Đối với dòng van đóng ngắt tự động, tài liệu sản phẩm của SUNGHWA thể hiện các phiên bản khác nhau theo kích thước đường ống; dòng SHT-815A/SHT-820A/SHT-825A dành cho 15A–25A có thông số nguồn 12V DC và cơ cấu đóng 90°, trong khi các dòng kích thước lớn hơn sử dụng cấu hình khác.
