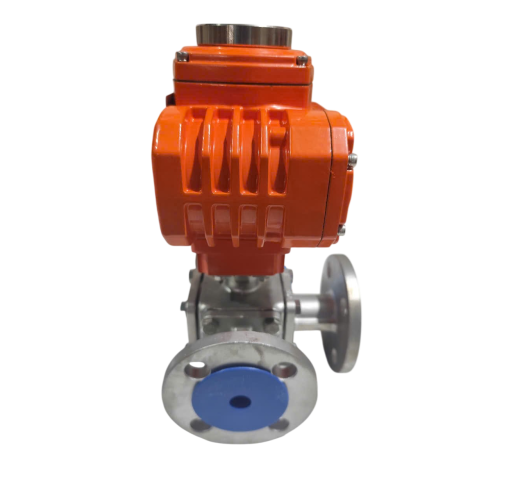

EXPLOSION-PROOF 3-WAY BALL VALVE

EXPLOSION-PROOF 3-WAY BALL VALVE là van bi 3 ngã điều khiển điện phòng nổ được thiết kế để chuyển hướng, phân phối hoặc trộn dòng lưu chất trong các hệ thống LPG, khí tự nhiên (NG), hóa chất và khí công nghiệp. Sản phẩm kết hợp giữa van bi 3 ngã tiêu chuẩn công nghiệp và bộ truyền động điện phòng nổ (Explosion-proof Electric Actuator), giúp tự động hóa quá trình điều khiển dòng chảy với độ chính xác cao, đảm bảo an toàn trong môi trường có nguy cơ cháy nổ.

EXPLOSION-PROOF 3-WAY BALL VALVE được sản xuất theo các tiêu chuẩn ASME B16.34, API 608, API 598 và EN12266, đáp ứng yêu cầu khắt khe về khả năng chịu áp, độ kín và độ bền cơ học. Bộ truyền động đạt chuẩn Exd II BT6 Gb, cấp bảo vệ IP67, thích hợp lắp đặt tại các kho chứa LPG, trạm chiết nạp, nhà máy hóa chất, dầu khí và nhiều hệ thống tự động hóa công nghiệp.

Với hơn 27 năm kinh nghiệm trong lĩnh vực thiết bị LPG và khí công nghiệp, GASTECH cung cấp EXPLOSION-PROOF 3-WAY BALL VALVE chất lượng cao, giúp doanh nghiệp nâng cao hiệu quả vận hành, tối ưu hóa quy trình điều khiển lưu chất và đảm bảo an toàn cho toàn bộ hệ thống.

---

1. Thông số kỹ thuật EXPLOSION-PROOF 3-WAY BALL VALVE

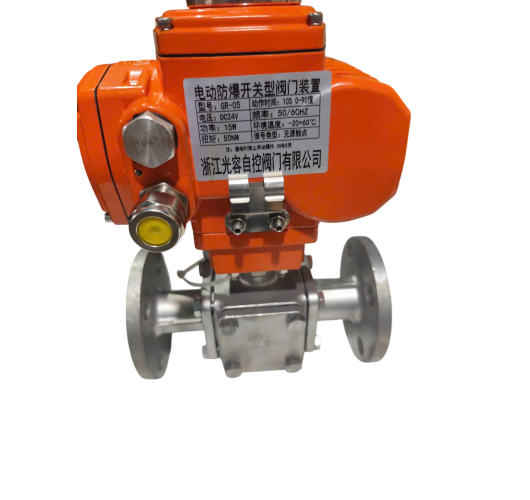

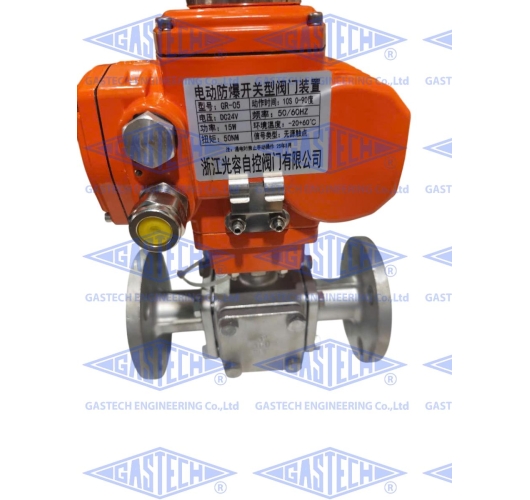

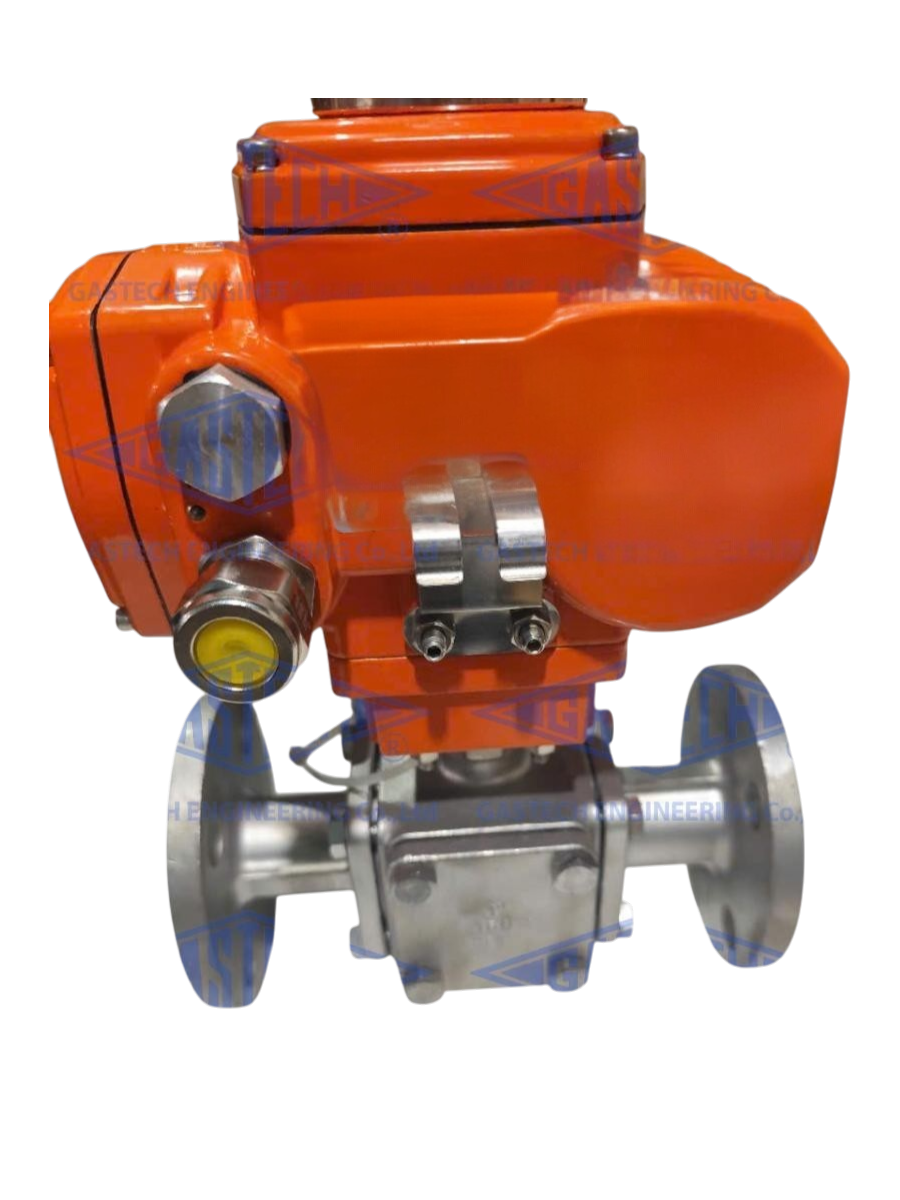

1.1. Bộ truyền động điện phòng nổ

Thông số	Chi tiết
Model	GRZK-Ex-05 (DC24V)
Mô-men xoắn đầu ra	50 Nm
Thời gian quay 90°	10 giây
Góc quay	0 – 90°
Công suất	15 W
Dòng điện định mức	2 A
Khối lượng	3.7 kg
Điện trở cách điện	100 MΩ (DC500V)
Khả năng chịu điện áp	500 VAC (1 phút)
Cấp bảo vệ	IP67
Cấp phòng nổ	Exd II BT6 Gb
Xuất xứ	Made in China

---

1.2. Tiêu chuẩn sản xuất

• Thiết kế: ASME B16.34, API 608
• Chiều dày thân van: ASME B16.34, EN12516-3
• Kết nối mặt bích: ASME B16.5 Class 150
• Kiểm tra và thử nghiệm: API 598, EN12266
• Xuất xứ: Made in China

---

1.3. Kích thước van

Kích thước	DN
1/2"	DN15
3/4"	DN20
1"	DN25
1-1/4"	DN32
1-1/2"	DN40
2"	DN50
2-1/2"	DN65
3"	DN80
4"	DN100

---

2. Giới thiệu EXPLOSION-PROOF 3-WAY BALL VALVE

EXPLOSION-PROOF 3-WAY BALL VALVE là giải pháp điều khiển lưu chất tự động giúp thay thế các thao tác đóng mở và chuyển hướng bằng tay. Van bi 3 ngã có khả năng điều hướng dòng lưu chất giữa nhiều nhánh đường ống, phù hợp với các hệ thống yêu cầu phân phối hoặc chuyển đổi dòng khí liên tục.

Bộ truyền động điện sử dụng nguồn DC24V, mô-men xoắn 50 Nm và thời gian đóng/mở 10 giây, đảm bảo phản hồi nhanh và chính xác. Chuẩn phòng nổ Exd II BT6 Gb cùng cấp bảo vệ IP67 giúp thiết bị hoạt động an toàn trong môi trường chứa khí dễ cháy như LPG, LNG và khí tự nhiên.

---

3. Cấu tạo của EXPLOSION-PROOF 3-WAY BALL VALVE

Một EXPLOSION-PROOF 3-WAY BALL VALVE bao gồm:

• Bộ truyền động điện phòng nổ.
• Thân van bi 3 ngã đúc chính xác.
• Bi van 3 ngã (L-Port hoặc T-Port tùy ứng dụng).
• Trục van chống bật (Blow-out Proof Stem).
• Thiết bị chống tĩnh điện (Anti-Static Device).
• Gioăng làm kín chịu áp.
• Đế lắp tiêu chuẩn ISO 5211.
• Cơ cấu khóa van (tùy chọn).

---

4. Nguyên lý hoạt động

EXPLOSION-PROOF 3-WAY BALL VALVE hoạt động theo nguyên lý:

• Bộ truyền động nhận tín hiệu điều khiển từ PLC, DCS hoặc SCADA.
• Động cơ điện quay trục van từ 0–90°.
• Bi van thay đổi vị trí để chuyển hướng, phân phối hoặc trộn dòng lưu chất.
• Khi đạt vị trí cài đặt, động cơ tự động dừng và duy trì trạng thái vận hành.

Quá trình điều khiển hoàn toàn tự động, giúp nâng cao hiệu quả và độ chính xác của hệ thống.

---

5. Đặc điểm nổi bật của EXPLOSION-PROOF 3-WAY BALL VALVE

• Bộ truyền động điện DC24V.
• Mô-men xoắn 50 Nm.
• Thời gian đóng/mở 10 giây.
• Góc quay 0–90°.
• Chuẩn chống bụi và chống nước IP67.
• Chuẩn phòng nổ Exd II BT6 Gb.
• Thiết kế theo ASME B16.34 và API 608.
• Kiểm tra theo API 598 và EN12266.
• Trục chống bật (Blow-out Proof Stem).
• Thiết bị chống tĩnh điện.
• Đế lắp ISO 5211 dễ tích hợp tự động hóa.
• Có sẵn cơ cấu khóa van khi cần.

---

6. Ưu điểm của EXPLOSION-PROOF 3-WAY BALL VALVE

6.1. Điều khiển đa hướng linh hoạt

Van bi 3 ngã cho phép chuyển hướng hoặc phân phối dòng lưu chất chỉ với một thiết bị, giúp giảm số lượng van trên hệ thống.

6.2. Đảm bảo an toàn trong khu vực nguy hiểm

Bộ truyền động đạt chuẩn Exd II BT6 Gb, phù hợp với môi trường có khí dễ cháy nổ.

6.3. Tự động hóa hệ thống

Kết nối dễ dàng với PLC, SCADA hoặc DCS để điều khiển từ xa và giám sát vận hành.

6.4. Độ kín và độ bền cao

Sản xuất theo các tiêu chuẩn quốc tế, đảm bảo khả năng làm việc ổn định trong điều kiện áp suất và nhiệt độ khắc nghiệt.

6.5. Tiết kiệm chi phí vận hành

Giảm nhân công, hạn chế sai sót trong thao tác và tối ưu hóa quy trình sản xuất.

---

7. Ứng dụng của EXPLOSION-PROOF 3-WAY BALL VALVE

EXPLOSION-PROOF 3-WAY BALL VALVE được ứng dụng trong:

• Hệ thống LPG công nghiệp.
• Hệ thống LNG.
• Hệ thống khí tự nhiên (NG).
• Kho chứa LPG.
• Trạm chiết nạp LPG.
• Nhà máy hóa chất.
• Nhà máy dầu khí.
• Hệ thống khí trung tâm.
• Nhà máy thực phẩm.
• Nhà máy điện.
• Nhà máy luyện kim.
• Các dây chuyền tự động hóa công nghiệp.

---

8. Hướng dẫn lắp đặt

Để EXPLOSION-PROOF 3-WAY BALL VALVE hoạt động hiệu quả:

• Lựa chọn đúng kiểu bi (L-Port hoặc T-Port) theo yêu cầu vận hành.
• Chọn đúng kích thước từ DN15 đến DN100.
• Đấu nối nguồn DC24V đúng kỹ thuật.
• Kiểm tra tín hiệu điều khiển trước khi đưa vào vận hành.
• Kiểm tra độ kín của các mối nối và vận hành thử.

---

9. Bảo trì và bảo dưỡng

Khuyến nghị kiểm tra định kỳ:

• Bộ truyền động điện.
• Trục van và bi van.
• Gioăng làm kín.
• Thiết bị chống tĩnh điện.
• Đầu nối điện.
• Độ kín của thân van.

Bảo trì định kỳ giúp EXPLOSION-PROOF 3-WAY BALL VALVE duy trì hiệu suất và kéo dài tuổi thọ.

---

10. Vì sao nên lựa chọn EXPLOSION-PROOF 3-WAY BALL VALVE tại GASTECH?

Với hơn 27 năm kinh nghiệm trong lĩnh vực thiết bị LPG và khí công nghiệp, GASTECH cung cấp EXPLOSION-PROOF 3-WAY BALL VALVE chất lượng cao, đáp ứng yêu cầu của các hệ thống tự động hóa hiện đại.

Khi lựa chọn sản phẩm tại GASTECH, khách hàng sẽ nhận được:

• Thiết bị đạt tiêu chuẩn quốc tế.
• Bộ truyền động điện phòng nổ đạt IP67 và Exd II BT6 Gb.
• Đa dạng kích thước từ DN15 đến DN100.
• Tư vấn lựa chọn cấu hình phù hợp với từng ứng dụng.
• Dịch vụ lắp đặt, bảo trì và hỗ trợ kỹ thuật chuyên nghiệp.
• Cung cấp đồng bộ van công nghiệp, máy hóa hơi, bồn chứa LPG và hệ thống điều khiển.
