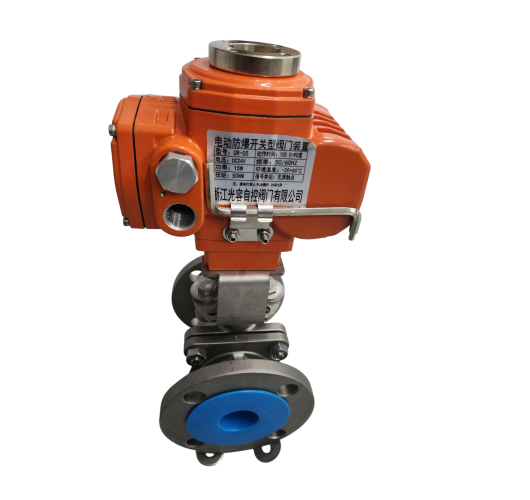

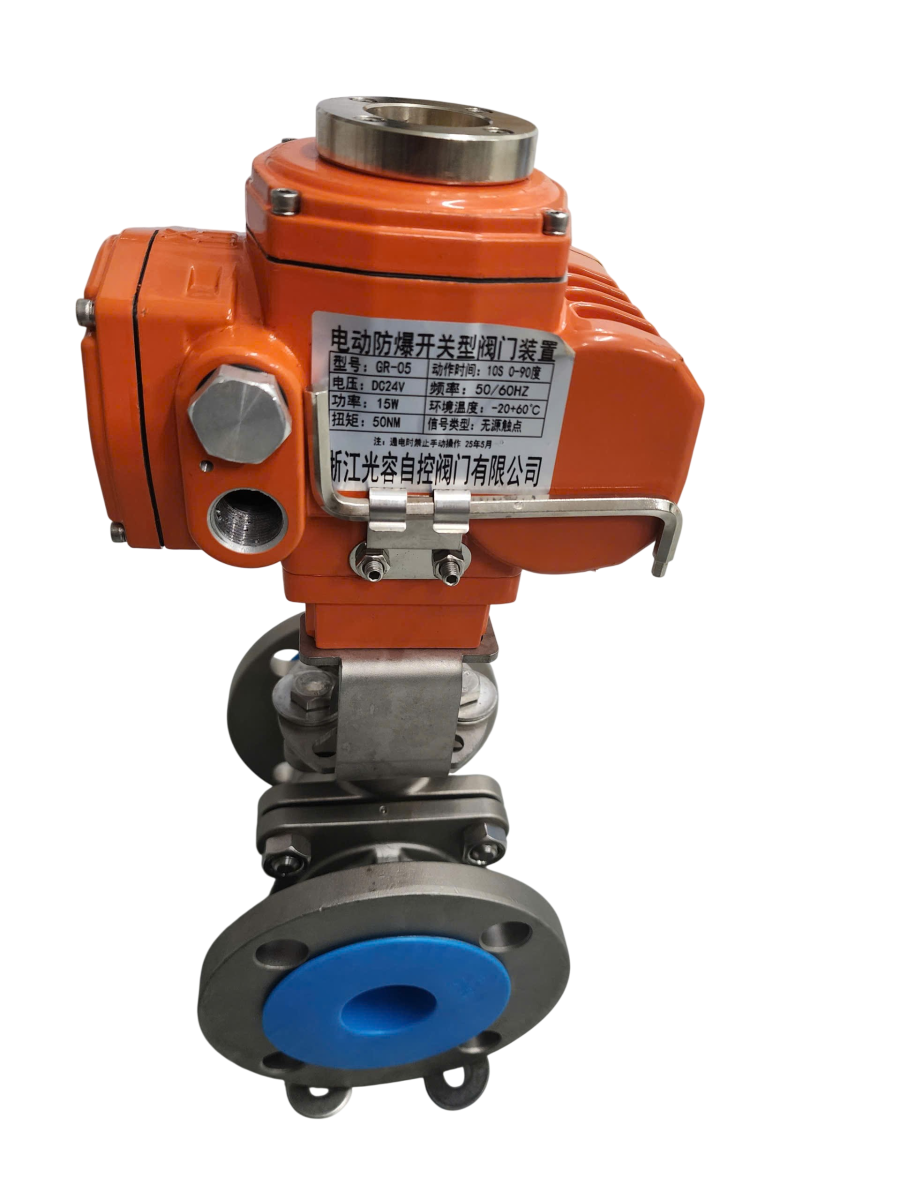

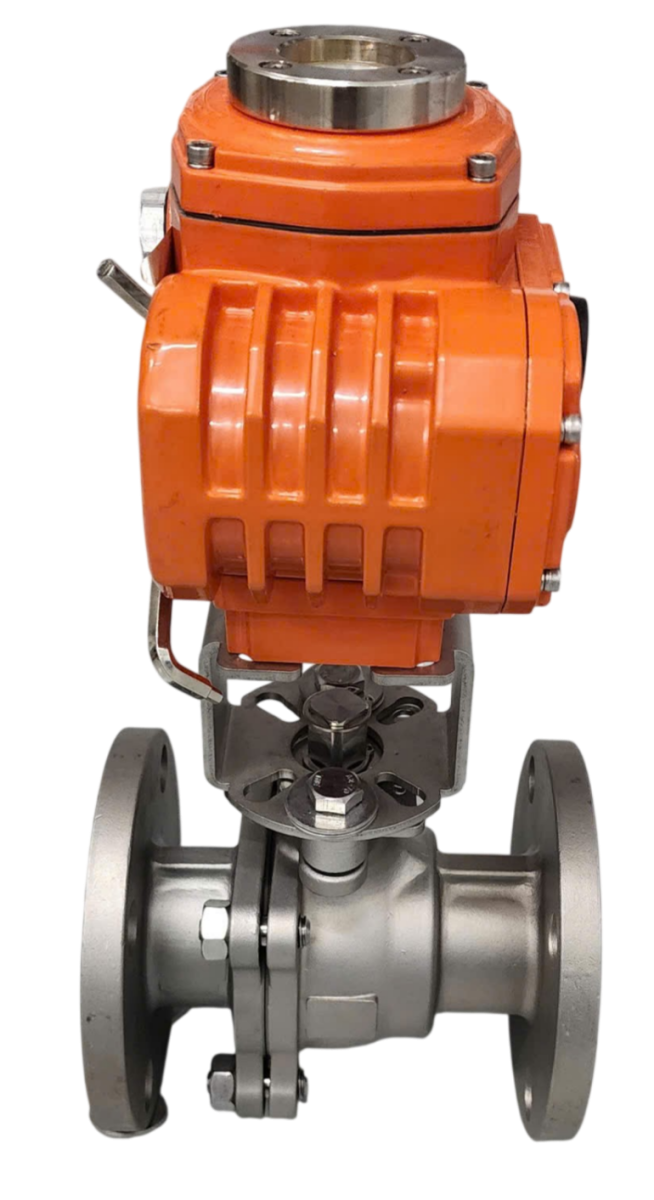

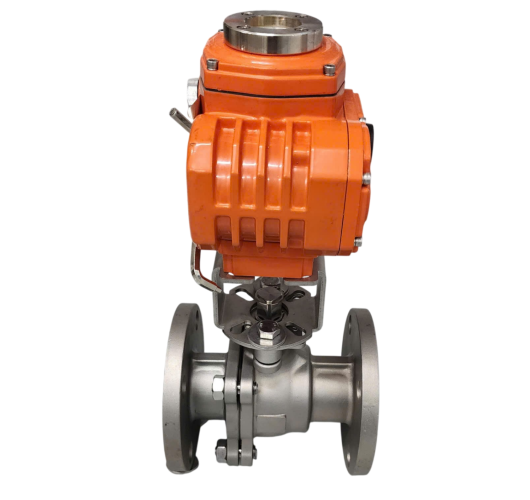

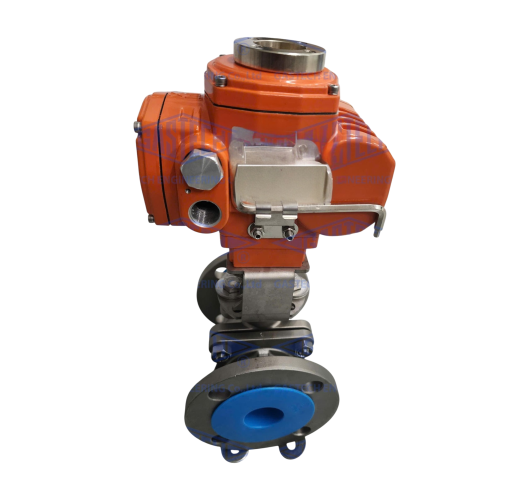

EXPLOSION-PROOF BALL VALVE

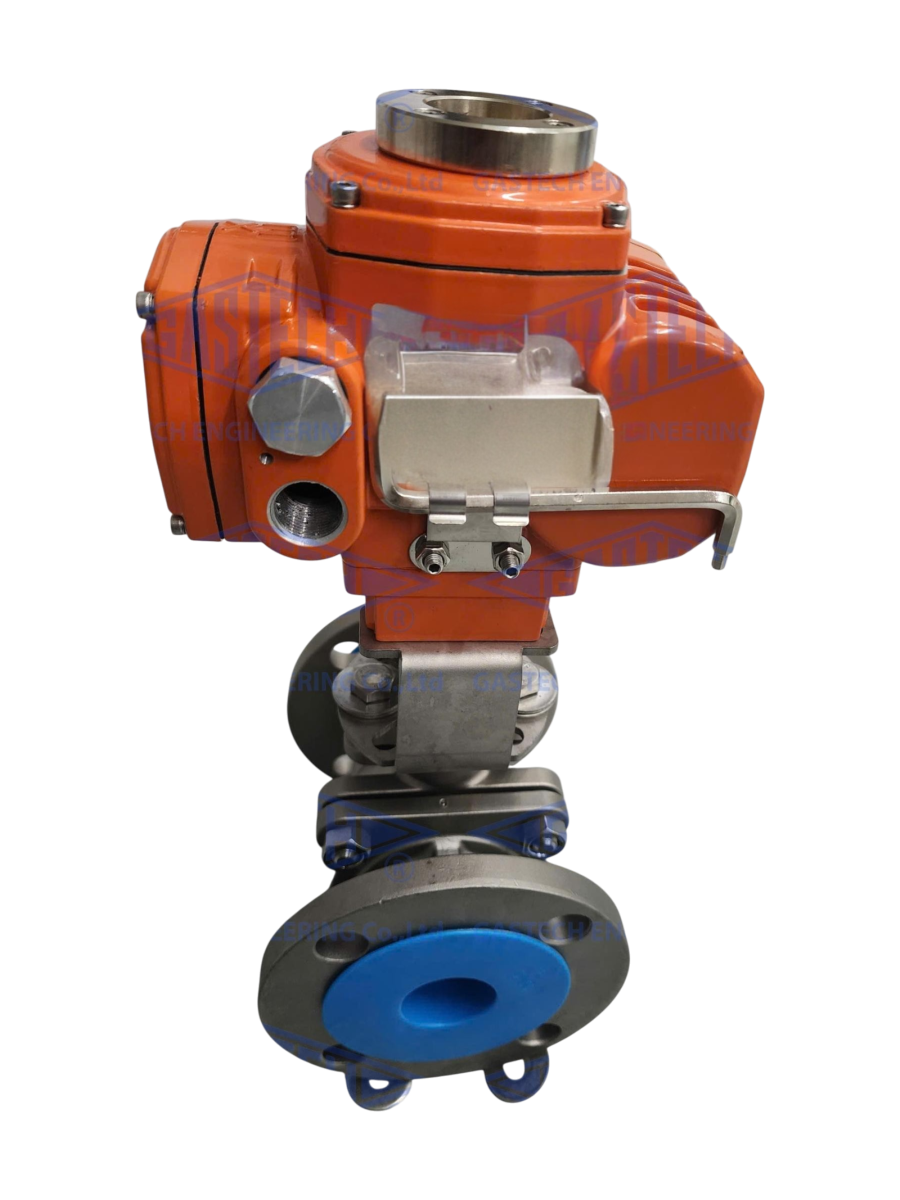

EXPLOSION-PROOF BALL VALVE là van bi điều khiển điện phòng nổ được thiết kế để đóng/mở tự động trong các hệ thống LPG, LNG, khí tự nhiên (NG), hóa chất và các môi trường có nguy cơ cháy nổ. Sản phẩm kết hợp giữa van bi tiêu chuẩn công nghiệp và bộ truyền động điện chống cháy nổ (Explosion-Proof Electric Actuator), giúp điều khiển dòng lưu chất nhanh chóng, chính xác và an toàn.
EXPLOSION-PROOF BALL VALVE được chế tạo theo các tiêu chuẩn quốc tế như ASME B16.34, API 608, API 598 và EN12266, đảm bảo khả năng chịu áp lực, độ kín cao và tuổi thọ lâu dài. Bộ truyền động đạt cấp phòng nổ Exd II BT6 Gb, chuẩn bảo vệ IP67, phù hợp làm việc trong môi trường khắc nghiệt của các nhà máy hóa chất, kho chứa LPG, trạm chiết nạp và hệ thống khí công nghiệp.
Với khả năng vận hành tự động, mô-men xoắn 50 Nm, thời gian đóng/mở chỉ 10 giây và góc quay 0–90°, EXPLOSION-PROOF BALL VALVE là giải pháp tối ưu giúp doanh nghiệp nâng cao mức độ tự động hóa, giảm chi phí vận hành và đảm bảo an toàn cho toàn bộ hệ thống.
-Photoroom(1).png)
1. Thông số kỹ thuật EXPLOSION-PROOF BALL VALVE
1.1. Bộ truyền động điện phòng nổ (Electric Actuator)
| Thông số |
Chi tiết |
| Model |
GRZK-Ex-05 (DC24V) |
| Mô-men xoắn đầu ra |
50 Nm |
| Thời gian đóng/mở (90°) |
10 giây |
| Góc quay |
0 – 90° |
| Công suất |
15 W |
| Dòng điện định mức |
2 A |
| Khối lượng |
3.7 kg |
| Điện trở cách điện |
100 MΩ (DC500V) |
| Khả năng chịu điện áp |
500 VAC (1 phút) |
| Cấp bảo vệ |
IP67 |
| Cấp phòng nổ |
Exd II BT6 Gb |
| Xuất xứ |
Trung Quốc |
1.2. Tiêu chuẩn sản xuất
- Thiết kế: ASME B16.34, API 608
- Chiều dày thành van: ASME B16.34, EN12516-3
- Mặt bích: ASME B16.5 Class 150
- Kiểm tra và thử nghiệm: API 598, EN12266
- Xuất xứ: Made in China
1.3. Kích thước van
| Size (Inch) |
DN |
| 1/2" |
DN15 |
| 3/4" |
DN20 |
| 1" |
DN25 |
| 1-1/4" |
DN32 |
| 1-1/2" |
DN40 |
| 2" |
DN50 |
| 2-1/2" |
DN65 |
| 3" |
DN80 |
| 4" |
DN100 |
2. Giới thiệu EXPLOSION-PROOF BALL VALVE
EXPLOSION-PROOF BALL VALVE được thiết kế để thay thế phương pháp vận hành thủ công bằng cơ chế điều khiển điện hoàn toàn tự động. Khi nhận tín hiệu điều khiển từ tủ PLC, DCS hoặc hệ thống SCADA, bộ truyền động điện sẽ quay bi van 0–90°, cho phép đóng hoặc mở dòng lưu chất nhanh chóng và chính xác.
Thiết bị được trang bị động cơ điện phòng nổ Exd II BT6 Gb, đáp ứng yêu cầu an toàn trong môi trường có khí dễ cháy. Cấp bảo vệ IP67 giúp bộ truyền động chống bụi hoàn toàn và chống nước hiệu quả, đảm bảo hoạt động ổn định ngoài trời hoặc trong môi trường công nghiệp khắc nghiệt.
3. Cấu tạo của EXPLOSION-PROOF BALL VALVE
Một EXPLOSION-PROOF BALL VALVE gồm các bộ phận chính:
- Bộ truyền động điện phòng nổ.
- Thân van bi đúc chính xác (Investment Casting Body).
- Bi van.
- Trục van chống bật (Blow-out Proof Stem).
- Gioăng làm kín.
- Đế lắp ISO 5211.
- Thiết bị chống tĩnh điện (Anti-Static Device).
- Cơ cấu khóa van (tùy chọn).
4. Nguyên lý hoạt động
EXPLOSION-PROOF BALL VALVE hoạt động theo nguyên lý:
- Bộ truyền động nhận tín hiệu điều khiển.
- Động cơ điện quay trục van.
- Bi van quay 90° để đóng hoặc mở dòng lưu chất.
- Khi đạt vị trí cài đặt, động cơ tự động dừng.
- Van duy trì trạng thái đóng hoặc mở cho đến khi nhận tín hiệu mới.
Quá trình vận hành diễn ra nhanh chóng, chính xác và không cần tác động thủ công.
-Photoroom.png)
5. Đặc điểm nổi bật của EXPLOSION-PROOF BALL VALVE
- Bộ truyền động điện DC24V.
- Mô-men xoắn 50 Nm.
- Thời gian đóng/mở 10 giây.
- Góc quay 0–90°.
- Chuẩn chống bụi và nước IP67.
- Chuẩn phòng nổ Exd II BT6 Gb.
- Thiết kế theo ASME B16.34 và API 608.
- Mặt bích ASME B16.5 Class 150.
- Có thiết bị chống tĩnh điện.
- Trục van chống bật (Blow-out Proof Stem).
- Đế lắp tiêu chuẩn ISO 5211.
- Có thể tích hợp với hệ thống PLC, SCADA và DCS.
6. Ưu điểm của EXPLOSION-PROOF BALL VALVE
6.1. An toàn trong môi trường cháy nổ
Bộ truyền động đạt chuẩn Exd II BT6 Gb, phù hợp với khu vực có nguy cơ phát sinh khí dễ cháy.
6.2. Điều khiển tự động
Cho phép vận hành từ xa, giảm nhân công và nâng cao hiệu quả quản lý hệ thống.
6.3. Độ kín cao
Thiết kế van bi giúp đóng kín hoàn toàn, giảm thất thoát lưu chất.
6.4. Độ bền vượt trội
Được sản xuất theo các tiêu chuẩn quốc tế, đảm bảo tuổi thọ lâu dài trong môi trường công nghiệp.
6.5. Dễ tích hợp
Có thể kết nối với PLC, SCADA, DCS hoặc các hệ thống điều khiển tự động khác.
7. Ứng dụng của EXPLOSION-PROOF BALL VALVE
EXPLOSION-PROOF BALL VALVE được sử dụng trong:
- Hệ thống LPG công nghiệp.
- Hệ thống LNG.
- Hệ thống khí tự nhiên (NG).
- Nhà máy hóa chất.
- Trạm chiết nạp LPG.
- Kho chứa LPG.
- Nhà máy dầu khí.
- Hệ thống khí trung tâm.
- Nhà máy thực phẩm.
- Nhà máy điện.
- Nhà máy thép.
- Công nghiệp năng lượng.
8. Hướng dẫn lắp đặt
Để EXPLOSION-PROOF BALL VALVE hoạt động hiệu quả:
- Chọn đúng kích thước DN phù hợp.
- Lắp đúng chiều dòng chảy.
- Đấu nối nguồn DC24V theo hướng dẫn kỹ thuật.
- Kiểm tra tín hiệu điều khiển trước khi vận hành.
- Thử đóng/mở nhiều lần để kiểm tra độ ổn định.
9. Bảo trì và bảo dưỡng
Khuyến nghị kiểm tra định kỳ:
- Bộ truyền động điện.
- Độ kín của van.
- Trục van.
- Hệ thống chống tĩnh điện.
- Các đầu nối điện.
- Tình trạng gioăng làm kín.
Việc bảo trì định kỳ sẽ giúp EXPLOSION-PROOF BALL VALVE hoạt động ổn định và kéo dài tuổi thọ.
10. Vì sao nên lựa chọn ELECTRIC EXPLOSION-PROOF BALL VALVE tại GASTECH?
Với hơn 27 năm kinh nghiệm trong lĩnh vực thiết bị LPG và khí công nghiệp, GASTECH cung cấp EXPLOSION-PROOF BALL VALVE chất lượng cao cùng giải pháp kỹ thuật đồng bộ.
Khi lựa chọn EXPLOSION-PROOF BALL VALVE tại GASTECH, khách hàng sẽ nhận được:
- Thiết bị đạt tiêu chuẩn quốc tế.
- Bộ truyền động phòng nổ IP67 – Exd II BT6 Gb.
- Đa dạng kích thước từ DN15 đến DN100.
- Hỗ trợ tư vấn kỹ thuật và lựa chọn thiết bị.
- Dịch vụ lắp đặt, bảo trì và bảo hành chuyên nghiệp.
- Cung cấp đồng bộ van công nghiệp, máy hóa hơi, bồn chứa LPG và hệ thống điều khiển.
